Fehlererkennungswerkzeug "Kante" – Registerkarte "Fehler"

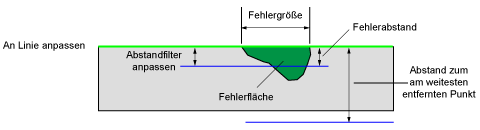

Bei Auswahl der Registerkarte Fehler zeigt das Werkzeug den eingepassten Kreis oder die eingepasste Linie sowie alle ermittelten Fehler oder Zwischenräume. "Fehler" werden als Kantenabweichungen von der eingepassten Linie bzw. dem eingepassten Kreis angegeben.
Auf dieser Registerkarte kann auch der Bereich ausgewählt und angepasst werden.
Mindestabstand
Legt fest, dass ein beliebiger Abstand (0,001 bis 1920; Standard = 4) in Pixeln von der Kante und der eingepassten Linie oder dem eingepassten Kreis unterhalb dieses Werts nicht als Fehler gewertet wird.
Höchstabstand
Legt fest, dass ein beliebiger Abstand (0,001 bis 1920; Standard = 1000) in Pixeln von der Kante und der eingepassten Linie oder dem eingepassten Kreis, der diesen Wert überschreitet, nicht als Fehler gewertet wird.
Größe aktiviert
Legt fest, ob das Werkzeug Größenfehler (entlang der Kantenlänge) erkennt. Standardmäßig ist dieser Parameter aktiviert.
Mindestgröße
Definiert die minimale Fehlergröße (0,001 bis 1920; Standard = 10) in Pixeln. Durchgängige Abweichungen von der eingepassten Linie oder dem eingepassten Kreis, die diesen Wert überschreiten, werden nicht als Fehler gewertet.
Maximalgröße
Definiert die maximale Fehlergröße (0,001 bis 1920; Standard = 1000) in Pixeln. Durchgängige Abweichungen von der eingepassten Linie oder dem eingepassten Kreis, die diesen Wert überschreiten, werden nicht als Fehler gewertet.
Fläche aktiviert
Legt fest, ob das Werkzeug Flächenfehler berücksichtigt. Standardmäßig ist dieser Parameter deaktiviert. Flächenfehler werden entlang der eingepassten Linie oder des eingepassten Kreises erkannt. Außerdem wird der Abstand der fehlerhaften Kante von der eingepassten Linie oder dem eingepassten Kreis ermittelt.
Mindestbereich
Legt den Mindestflächenfehler (0,001 bis 1000000; Standard = 10) in Pixeln fest. Ein Bereich, der diesen Wert unterschreitet, wird nicht als Fehler gewertet.
Max Fläche
Legt den maximalen Flächenfehler (0,001 bis 1000000; Standard = 1000000) in Pixeln fest. Ein Bereich, der diesen Wert überschreitet, wird nicht als Fehler gewertet.
Fehlerfilter
Legt fest, ob Fehler basierend auf ihrer Position in Bezug auf die Linienanpassung gefiltert werden ("Kein Filter", "Fehler links neben der Linienanpassung ignorieren", "Fehler rechts neben der Linienanpassung ignorieren"; Standard = "Kein Filter").
