Fehlererkennungswerkzeugs "Kantenpaar" - Registerkarte "Zwischenräume"
Wenn die Registerkarte Zwischenräume ausgewählt ist, zeigt das Werkzeug den eingepassten Kreis bzw. die Linie sowie alle ermittelten Fehler oder Zwischenräume. Zwischenräume sind Kantenabweichungen von der eingepassten Linie bzw. dem eingepassten Kreis.
Auf dieser Registerkarte kann auch der Bereich ausgewählt und angepasst werden.
Zwischenräume suchen
Legt fest, ob das Werkzeug Zwischenräume in der gefundenen Kante erkennt. Standardmäßig ist dieser Parameter aktiviert.

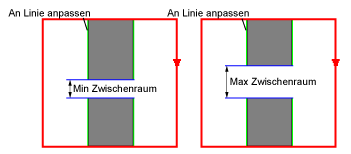

Minimaler Zwischenraum
Definiert den minimalen Zwischenraum (0,001 bis 1920; Standard = 3) in Pixeln. Zwischenräume, die diesen Wert unterschreiten, werden nicht als Zwischenräume gewertet.
Maximaler Zwischenraum
Definiert den maximalen Zwischenraum (0,001 bis 1920; Standard = 1000) in Pixeln. Zwischenräume, die diesen Wert überschreiten, werden nicht als Zwischenräume gewertet.
Endzwischenräume ignorieren
Legt fest, ob das Werkzeug Zwischenräume am Anfang und am Ende des Bereichs erkennt. Standardmäßig ist dieser Parameter deaktiviert.
Ergebnis
Zeigt die Gesamtzahl der ermittelten Fehler bzw. Zwischenräume an.
