Regiones rectangulares

Las regiones rectangulares son el medio más común de definir una inspección. Pueden redimensionarse en segmentos de arco o en regiones anulares para adaptarlas a su aplicación particular.

Leyenda de región rectangular



	Controles	Descripción
1	Límite de punto final redimensionable (x4)	Define las cuatro esquinas de la región rectangular. Haga clic en un límite de punto final para redimensionar la región desde una de sus esquinas.
2	Indicador de dirección de exploración (x2)	Define en qué dirección la región rectangular buscará características.
3	Controlador de doblado	Permite doblar la región rectangular para transformarla en un arco o darle forma anular.
4	Controlador de rotación	Permite girar la región 360°.

Acciones del ratón en regiones rectangulares



	Controles	Descripción
1	Mover	Si coloca el cursor del ratón dentro de la región, el icono de dicho cursor se transforma automáticamente y permite arrastrar la región a cualquier lugar de la imagen.
2	Curvar	Si coloca el cursor sobre el controlador de curva, el icono del cursor del ratón se transforma automáticamente y permite remodelar la región rectangular para convertirla en una forma de arco o anular. A continuación puede cambiar el tamaño de los cuatro lados de la forma para convertirla en una forma circular, por ejemplo.
3	Cambiar el tamaño	Si coloca el cursor sobre cualquiera de los cuatro límites del extremo o punto terminal, o bien a lo largo de cualquiera de los cuatro lados, el icono del cursor del ratón se transforma automáticamente y permite arrastrar la región para cambiar su tamaño.
4	Girar	Si coloca el cursor sobre el controlador de giro, el icono del cursor del ratón se transforma automáticamente y permite girar la región 360° respecto a su orientación actual.

Dirección de exploración en regiones rectangulares



	Controles	Descripción
1	Parte superior	Indica que la exploración se efectuará en sentido horizontal.
2	Lateral	Indica que la exploración se efectuará en sentido vertical.

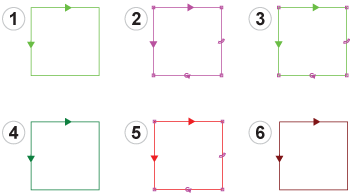

Códigos de colores en regiones rectangulares

	Descripción
1	Una región rectangular recientemente añadida y no seleccionada.
2	Una región rectangular seleccionada y no confirmada.
3	Una región rectangular seleccionada, configurada y aceptada.
4	Una región rectangular no seleccionada, configurada y aceptada.
5	Una región rectangular seleccionada, configurada y rechazada.
6	Una región rectangular no seleccionada, configurada y rechazada.
