Regiones de trayectorias de polilíneas

Las regiones de trayectorias de polilíneas se utilizan para definir un área de la imagen que se someterá a análisis de márgenes. Esta región se utiliza en combinación con matrices de Calibre para la detección precisa de márgenes.

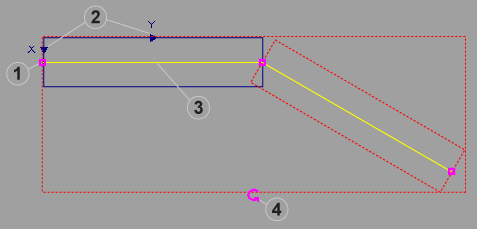

Leyenda de la región de trayectorias de polilíneas

	Controles	Descripción
1	Vértices de trayectorias de polilíneas (x3)	Define la trayectoria de los segmentos de polilíneas. Para posicionar polilíneas, haga clic en uno de sus vértices.
2	Indicador de dirección de exploración (x2)	Define en qué dirección la región de trayectorias de polilíneas buscará características.
3	Trayectoria de polilínea	Muestra gráficamente el trazado de la polilínea.
4	Controlador de rotación	Permite girar la región 360°.

Acciones del ratón en regiones de trayectorias de polilíneas

Al situar el puntero del ratón sobre diversas partes de la región, se transformará automáticamente y habilitará las acciones siguientes:

Icono del ratón	Descripción
	Permite arrastrar toda la región de trayectorias de polilíneas a cualquier lugar de la imagen.
	Permite escalar toda la región horizontal o verticalmente; también se utiliza para redimensionar la máscara.
	Permite rotar la región 360° desde su orientación actual.
	Permite mover la trayectoria de polilínea dentro de la región.
	Permite añadir un punto a la trayectoria de polilínea. Se pueden añadir hasta 99 puntos a una polilínea. Esta opción se desactiva una vez que se han añadido 99 puntos a una polilínea.
