折线路径区域

折线路径区域是用来定义一个将进行边缘分析的图像区域。该区域用来与卡尺阵列结合来进行精确的边缘检测。

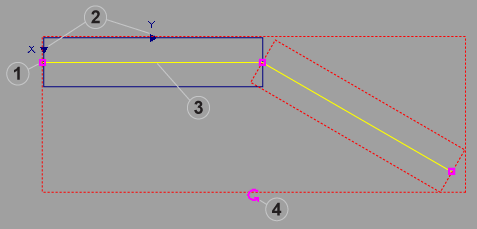

折线路径区域图例

	控制	说明
1	折线路径顶点(x3)	定义折线片段路径。点击一个顶点来定位折线。
2	扫描方向指示器 (x2)	定义折线路径区域扫描特征的方向。
3	折线路径	图形显示折线图。
4	旋转柄	允许将区域旋转 360°。

折线路线区域鼠标操作

将鼠标光标放置在区域内的不同部件上，它会自动转换，激活以下操作：

鼠标图标	说明
	允许你在图像内任意拖动整个折线路径区域。
	允许你将整个区域水平或垂直缩放，也可用来调整遮蔽区域的大小。
	允许你在当前位置将区域旋转360°。
	允许你在区域内删除折线路径。
	允许你将一个新点添加到折线。最多可添加99个点到折线。如果已经添加了99个点到折线，则该功能会被禁用。
