“光源控制模式”选项指定了 In-Sight 5000 系列或 70xx - 74xx 系列视觉系统的环形灯是仅在指定曝光期间亮起，还是一直亮着。 开启（曝光）使环形灯仅在曝光期间亮起。 开启（连续）使环形灯始终处于开启状态，通过在不曝光图像时保持 LED 以 50％ 亮度点亮来降低闪光效果。

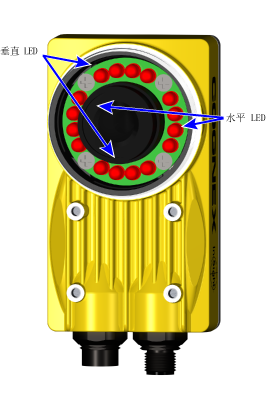

在 In-Sight 视觉系统上最多可控制四个 (4) LED 排灯。

• 水平方向可启用两个水平 LED 排灯。
• 垂直方向可启用两个垂直 LED 排灯。
• 所有可启用两个水平和垂直的 LED 排灯。

控制 LED 灯的有效强度。 光源强度会和作业一起保存。

• In-Sight 70xx - 74xx 系列视觉系统：0~100；默认 = 1；关闭 = 0。

控制在模拟至数字转换之前的放大阶段的增益。

In-Sight 型号	图像设置
70xx - 74xx 系列	0 到 7；默认值 = 0
7600, 7600C, 7800, 7800C, 7801, 7801C, 7802, 7802C , 7900, 7900C, 7901, 7901C, 7902, 7902C	0 到 6；默认值 = 0
7905, 7905C	0 到 255；默认值 = 60。
