采集面板

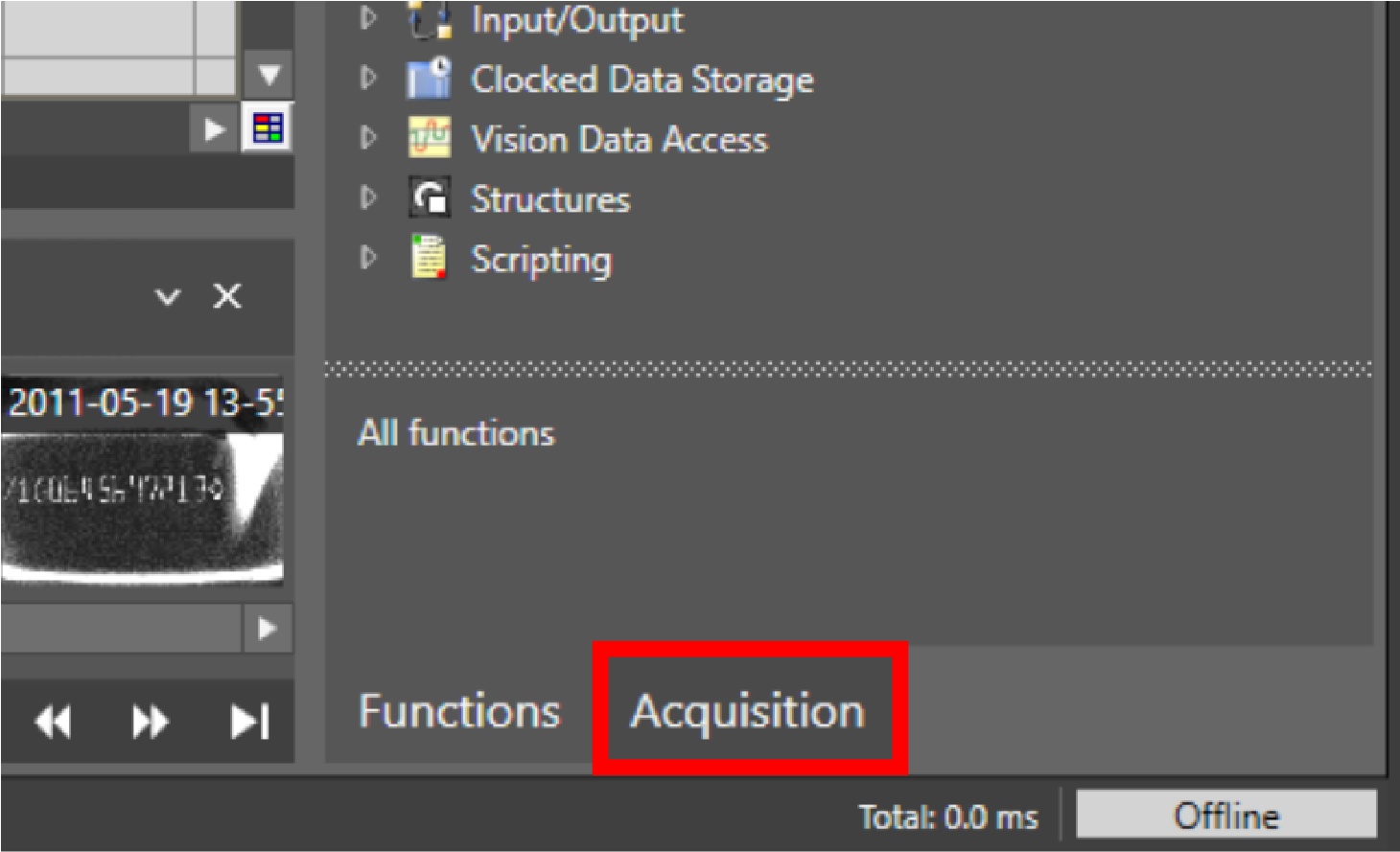

在采集面板上，您可以为下图像采集调整各种设置。要打开采集面板，请在右下角单击采集。

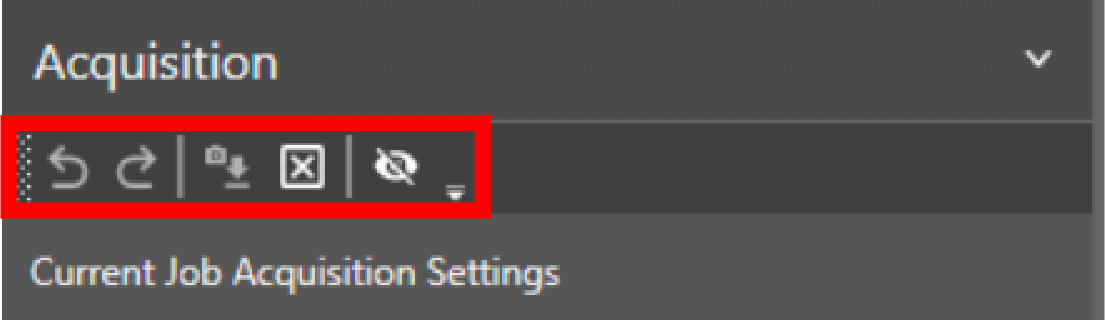

采集操作栏元素：


图标	名称	操作
	撤消	撤消上一个操作。
	重做	恢复上一个操作。
	重置设置	将设置重置为您首次连接到设备时使用的属性值。
	重置采集	将采集设置重置为默认值。
	显示/隐藏无效设置	切换当前无效设置的可见性。

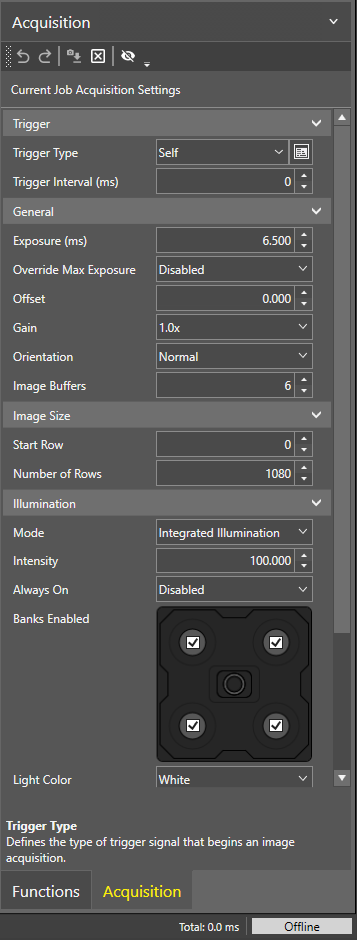

采集设置：


部分	设置	说明	值
触发器	触发器类型	定义开始图像采集的触发信号类型。	单触发：外部触发器事件触发采集和检查开始。
	触发器类型	定义开始图像采集的触发信号类型。	自触发：定期进行采集和检查。注意:采集表确定是否将图像发送到检查表。
	触发间隔 (ms) （仅在自触发类型模式中出现）	定义选择自触发类型时采集之间的间隔时间（以毫秒为单位）。	[0, 10000]
	防抖 (ms) （仅在单触发类型模式中出现）	定义相机触发器触发采集时必须持续的时间（毫秒）。	[0, 10]
	延迟 (ms) （仅在单触发类型模式中出现）	指定视觉系统接收到采集图像触发信号的时间与视觉系统开始图像采集时间之间的延迟。	[0,10000]
常规	曝光 (ms)	定义曝光时间。当视觉系统接收到图像采集触发信号时，光源会在指定的时间内集成到图像传感器阵列中。注意:最大曝光值因所连接照明的能力而异。	[0, 6.5]
	覆盖最大曝光	允许将曝光时间设置为大于建议最大值的值。注意:启用后，如果曝光时间超过照明附件的能力，照明附件将不会在整个曝光期间保持开启状态。	[启用，禁用]
	偏移	增加图像的亮度。增强暗区域，但丢失亮点处的细节。与增益结合使用时最有用。	[0, 255]
	增益	成倍增加图像亮度。增强暗区域，但丢失亮点处的细节，并增加图像噪声。与偏移结合使用时最有用。	[1x, 2x, 3x, 4x, 6x, 8x]
	方向	定义 In-Sight 处理采集图像的方向。	[正常、水平镜像、垂直翻转、旋转 180 度]
	图像缓冲区	定义为采集分配的图像缓冲区的数量。设置图像缓冲区的注意事项：第一个可用缓冲区用于图像采集。采集完成后，另一个缓冲区将被锁定以用于下一次采集。缓冲图像被发送到作业来执行。缓冲区保持锁定状态，直到作业被执行。一些函数（例如，WriteImage）可以在作业执行后保持缓冲区锁定，但即使有函数锁定了缓冲区，该作业仍可以接收另一个缓冲图像。如果作业正在执行或图像排队等待显示（来自In-Sight Spreadsheet 或人机界面），缓冲图像会排队。	[6, 25]
图像大小	开始行	指定要从图像传感器传输到视觉系统内存中的第一行。	[0,1079]
图像大小	行数	指定要传输到视觉系统内存的图像传感器行数。	[1,1080]
照明	模式	定义照明设备。	[禁用，集成式照明，外部照明]
	强度	指定照明设备的强度。	[0, 100]
	始终开启	启用后，照明设备会持续亮起。	[禁用，启用]
	频闪启动（仅在外部照明模式下出现）	定义频闪何时触发。	[相机触发，采集开始]
	频闪极性（仅在外部照明模式下出现）	定义将触发所连接频闪设备的信号。	[低，高]
	已启用组（仅在集成式照明模式下出现）	选中或取消选中图形上组内的复选框可启用或禁用每个组。注意:组图形可能会根据连接到视觉系统的照明硬件的不同而存在差异。
	浅色（仅在集成式照明模式下出现）	定义照明的颜色。	[白，红，绿，蓝]
焦点注意:仅当液态镜头连接到视觉系统时才会出现对焦选项。	焦距（毫米）	以毫米为单位的焦距。	[65, 4043]
	聚焦区域	定义镜头焦点区域的大小和位置。单击编辑按钮进行设置。
	自动聚焦	一个按钮，可根据当前设置自动设置焦点位置。
高动态范围	HDR 模式	启用或禁用高动态范围 (HDR) 预处理。	[无，HDR，HDR+] 注意:HDR+ 仅适用于 IS3800 型号。HDR 在彩色单元上不可用。
