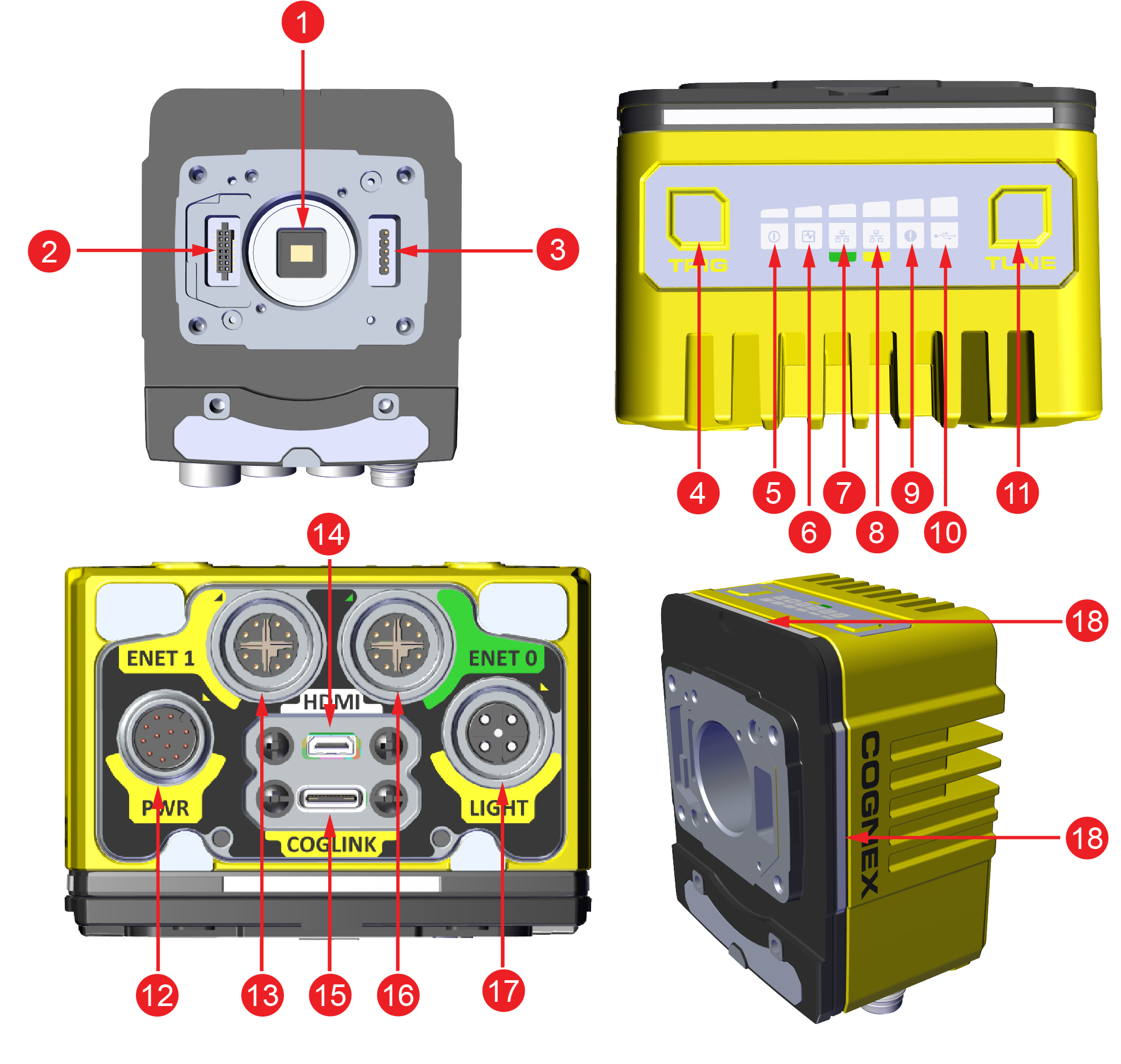

Vision System Layout
|
|
|---|---|
| Number | Description |
| 1 | Imager/C-mount flange |
| 2 | Integrated Illumination connector |
| 3 | Lens connector |
| 4 | Trigger button |
| 5 | Power LED indicator |
| 6 | Train status LED indicator |
| 7 | Ethernet 0 status LED |
| 8 | Ethernet 1 status LED |
| 9 | Error LED indicator |
| 10 | Coglink/USB-C status LED |
| 11 | Tune button |
| 12 | Power I/O Breakout cable connector |
| 13 | Ethernet connector 0 |
| 14 | Micro-HDMI connector |
| 15 | Coglink/USB-C connector |
| 16 | Ethernet connector 1 |
| 17 | Light connector |
| 18 | Indicator lights |
