Segmentación

Especifica la polaridad de los caracteres en la imagen de entrada.

Especifica cómo se espera que varíen las anchuras los caracteres de la fuente, lo que determina cómo deben combinarse o subdividirse los fragmentos de carácter.

Especifica la anchura mínima de la región de carácter, en píxeles (1 - 1000, por defecto = 3), que debe tener un carácter para que sea notificado. Este ajuste facilita filtrar el ruido de fondo u otras características que no son texto.

Especifica si la función debe tener en cuenta o no el ancho máximo permitido para la región de carácter de un carácter. Este ajuste puede utilizarse para ayudar a la función a determinar si un fragmento de carácter debe subdividirse o combinarse. Si debe subdividirse el fragmento de carácter, el parámetro «Tipo de ancho de carácter» determina la técnica apropiada para realizarlo.

Especifica el ancho máximo permitido de la región de carácter de un carácter, en píxeles (1 - 5000; por defecto = 100).

Especifica la altura mínima de la región de carácter, en píxeles (1 - 1000, por defecto = 3), que debe tener un carácter para que sea notificado. Este ajuste facilita filtrar el ruido de fondo u otras características que no son texto.

Especifica si la función debe tener en cuenta o no la altura máxima permitida para la región de carácter de un carácter. Este valor se utiliza de dos maneras: En primer lugar, permite detectar la línea en bruto, por ejemplo, para rechazar el ruido adyacente vertical y/u otras líneas de caracteres verticales adyacentes. En segundo lugar, los caracteres individuales cuya altura supere este valor se ajustarán para cumplir este requisito de altura.

Especifica la altura máxima permitida de la región de carácter de un carácter, en píxeles (1 - 5000; por defecto = 100).

Especifica si la función tendrá en cuenta o no la relación de aspecto mínima permitida para un carácter, siendo la relación de aspecto el cociente obtenido al dividir la altura de la línea completa de caracteres entre la anchura de la región de un carácter.

Define la relación de aspecto mínima permitida de un carácter (0 - 500; por defecto = 80). Este ajuste puede utilizarse para establecer indirectamente la anchura máxima de los caracteres utilizando la altura total de la línea de caracteres, en la que la anchura máxima es igual a la altura de la línea dividida por el valor de Relación de aspecto mínima de carácter. Los fragmentos de carácter más anchos de lo permitido por este parámetro no se combinarán, pero se dividirán para formar dos o más fragmentos de carácter que no son demasiado anchos (lo que se controla mediante el parámetro «Tipo de ancho de carácter»).

Especifica el intervalo de búsqueda de ángulo (0 - 45; por defecto = 0), en grados.

Especifica el intervalo de búsqueda de inclinación (0 a 45; por defecto = 0), en grados.

Especifica cómo debe combinar la función los fragmentos de carácter cuando se forman caracteres en la etapa de segmentación. Determina si es necesario o no que dos fragmentos de carácter se superpongan para que se consideren partes integrantes de un carácter o si los fragmentos de carácter separados por un intersticio pueden considerarse o no partes integrantes de un carácter.

Especifica la fracción mínima (0 - 100; por defecto = 0) de solapamiento horizontal de dos fragmentos de carácter para que los dos fragmentos se consideren partes integrantes de un mismo carácter. Con el valor predeterminado (0) se combinarán todos los pares de fragmentos de carácter que se superponen en por lo menos 1 píxel. Si se utilizan valores más grandes, se exige que los fragmentos de carácter se solapen de forma más sustancial. En el caso de aplicaciones en las que algunos pares de caracteres se superponen horizontalmente de forma intencionada (esto se denomina a veces también como kérning) o en los casos en los que la etapa Refinar no llega a corregir totalmente una rotación o inclinación (debidas normalmente a una impresión irregular), es necesario utilizar el valor predeterminado.

Especifica el tamaño máximo del intersticio horizontal, en píxeles (0 - 1000; por defecto = 5), que puede haber en un carácter individual, dentro de un carácter, incluso para caracteres dañados.

Especifica el tamaño mínimo de separación horizontal, en píxeles (0 - 1000; por defecto = 0), que debe haber entre dos fragmentos de carácter para que pertenezcan a caracteres distintos. La separación se mide desde el borde derecho de la región de carácter de un carácter hasta el borde izquierdo de la región de carácter del siguiente carácter. Si la separación entre dos fragmentos no alcanza este valor, los fragmentos se considerarán como partes integrantes del mismo carácter, a menos que el carácter combinado resulte excesivamente ancho (según lo especificado en los parámetros Ancho máximo de carácter y/o Relación de aspecto mínima de carácter).

Especifica el número mínimo de píxeles de primer plano (es decir, texto) (0 - 1000; por defecto = 15) que debe tener un fragmento para que se considere como un posible carácter. A la hora de establecer este ajuste, debe considerarse que ha de tener un valor suficientemente pequeño como para que se conserven los fragmentos de texto que existen realmente, pero también lo suficientemente grande como para que se excluyan los fragmentos pequeños de ruido de fondo. En los casos de texto de matriz de puntos y texto con caracteres pequeños como los puntos finales, puede ser necesario utilizar un valor de ajuste menor. En el caso de texto de trazo continuo, en el que los caracteres no tienden a romperse en múltiples trozos más pequeños, puede ser necesario utilizar un valor de ajuste mayor.

Especifica el número mínimo de píxeles de primer plano (es decir, texto) (0 - 5000; por defecto = 30) que debe tener un carácter binarizado para que sea notificado. Se descartarán los caracteres que tienen muy pocos píxeles. Este ajuste facilita filtrar el ruido de fondo u otras características que no son texto.

Especifica el modo utilizado para normalizar la imagen y que elimina las variaciones de fondo para utilizar los 256 valores en escala de grises (0 - 255).

Especifica si se eliminan o no de la imagen normalizada todos los elementos que no tienen el mismo ancho de trazo que el resto de la imagen. Con esta opción se puede eliminar algunos tipos de características que no son de texto, como líneas finas que, de no eliminarse, podrían unir caracteres cercanos. Con esta opción se pueden también eliminar algunas variaciones de fondo de bajo contraste que, de no eliminarse, podrían superar el umbral de binarización y crear fragmentos falsos y/o interconectar caracteres cercanos. Sin embargo, esta opción puede causar problemas cuando el texto no tiene un ancho de trazo uniforme y/o el texto tiene un contraste que varía significativamente (por ejemplo, partes con trazos muy tenues).

Especifica si la función debe ignorar completamente o no los fragmentos en contacto con la RDI. Ignorar dichos fragmentos puede resultar útil en el caso de características no textuales, como bordes de etiquetas, que podrían estar dentro de la RDI.

Especifica un modificador porcentual (0-100: por defecto = 50) en el intervalo que se utiliza para calcular el umbral de binarización con el que se binariza la imagen normalizada diferenciando entre texto y fondo. Por ejemplo, el ajuste por defecto del 50% da un umbral de binarización de aproximadamente 128 (en un intervalo de escala de grises de 0 a 255), donde 0 equivale a texto en negro sobre blanco y 100, a texto en blanco sobre negro. Si se utiliza un valor inferior a 50%, se altera el umbral de binarización de forma que se tendrá menos texto y más fondo, mientras que si se utiliza un valor mayor que 50% se tendrá menos fondo y más texto. Por lo general, el valor predeterminado binariza satisfactoriamente la imagen; sin embargo, en los casos en los que hay una textura de fondo u otras variaciones del fondo, la disminución de este valor puede ayudar a compensar las variaciones de fondo.

Especifica el contraste mínimo [en niveles de escala de grises (0 - 255; por defecto = 30)] que debe tener un fragmento en su totalidad, con respecto al umbral en la imagen normalizada, para que pueda ser considerado como una posible parte integrante de un carácter. Los píxeles en primer plano de un fragmento alcanzan siempre el valor de umbral, pero si resulta que todos los píxeles de un fragmento están muy cerca del valor umbral, entonces es probable que el fragmento sea solo ruido y no texto. Con un valor de 0 se evita que se rechacen los fragmentos de bajo contraste.

Especifica la distancia, en tanto por ciento de la altura de carácter (0 - 1000; por defecto = 0), que puede separar verticalmente un fragmento de la «línea principal» que pasa a través del texto. Por lo general, se espera que los caracteres se sitúen a lo largo de una línea horizontal recta tras un procedimiento de refinamiento (etapa de compensación de la orientación angular e inclinación). Sin embargo, los caracteres pueden presentar a veces «irregularidades» que se manifiestan por desviaciones verticales de las posiciones de los caracteres. Con la configuración predeterminada, estos fragmentos de carácter se rechazarían porque no se encuentran situados a lo largo de la «línea principal» de caracteres. Si se aumenta el valor de este parámetro, la función puede conservar los fragmentos que no se encuentran situados a lo largo de la «línea principal» de caracteres.

Especifica el tipo de modo de análisis de caracteres a ejecutar para determinar la segmentación óptima de caracteres. Este parámetro determina si se realizan o no análisis adicionales tras la etapa de agrupación.

Especifica el espaciado mínimo, en píxeles (0 - 1000; por defecto = 0), que puede haber entre dos caracteres, calculado a partir del parámetro Posición del espaciado entre caracteres. Si el espaciado entre dos fragmentos es menor que el ajustado, se considerará que estos dos fragmentos son parte integrante de un mismo carácter, a menos que el carácter combinado resulte excesivamente ancho (según lo especificado por los parámetros Ancho máximo de carácter y/o Relación de aspecto mínima de carácter).

Especifica cómo debe medirse el espaciado entre dos caracteres sucesivos. Por espaciado (pitch) se entiende la distancia (aproximada) entre puntos correspondientes de caracteres adyacentes y no como la distancia entre el punto final de un carácter y el del comienzo del siguiente (denominada intersticio entre caracteres). En el caso de las fuentes de espaciado fijo, en las que los caracteres tienen distintas anchuras, el espaciado tendrá normalmente un valor constante únicamente cuando se utilice la métrica de espaciado apropiada.

Especifica si el espacio entre caracteres sucesivos tiene un valor único y fijo o un valor que varía, según los caracteres en concreto. Por espaciado (pitch) se entiende la distancia (aproximada) entre puntos correspondientes de caracteres adyacentes y no como la distancia entre el punto final de un carácter y el del comienzo del siguiente (denominada brecha intercarácter).

Se ocultarán todos los gráficos de datos de diagnóstico, excepto cuando la celda que contiene la función OCRMax está seleccionada en la hoja de cálculo.

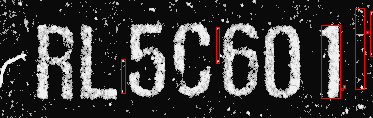

Se indicaran en rojo las regiones alrededor de los caracteres rechazados y se visualiza la línea principal del texto dentro de un rectángulo azul.

Ejemplo

Se indican en cian las regiones alrededor de los fragmentos conservados y se visualiza la línea principal del texto dentro de un rectángulo azul.

Ejemplo

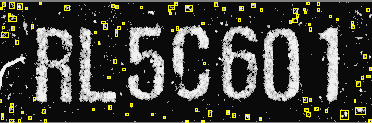

Se indican en amarillo las regiones alrededor de los fragmentos rechazados y se visualiza la línea principal del texto dentro de un rectángulo azul.

Ejemplo

Se indican las regiones alrededor de los caracteres conservados (verde), caracteres rechazados (rojo), fragmentos conservados (cian), fragmentos rechazados (amarillo), La línea principal del texto (azul) y la línea principal extendida del texto (magenta).
