Regiones rectangulares en modo gráfico interactivo

Las regiones rectangulares son el instrumento más común para definir una zona a inspeccionar. Se puede cambiar su tamaño formando con ellos segmentos de arco o regiones anulares para adaptarlas a una aplicación particular.

Leyenda de región rectangular

	Controles	Descripción
1	Contorno redimensionable con puntos de vértice (x4)	Define las cuatro esquinas de la región rectangular. Haga clic sobre un punto de vértice del contorno para cambiar el tamaño de la región desde una de sus esquinas.
2	Indicador de dirección de exploración (x2)	Define en qué dirección se explorará la región rectangular en busca de características.
3	Controlador de doblado	Permite doblar la región rectangular para transformarla en un arco o darle forma anular.
4	Controlador de rotación	Permite girar la región 360°.

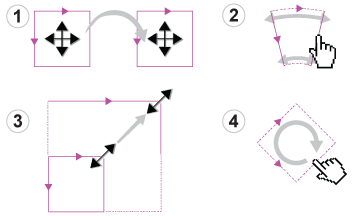

Acciones del ratón en regiones rectangulares

	Controles	Descripción
1	Mover	Si coloca el cursor del ratón dentro de la región, el icono de dicho cursor se transforma automáticamente y permite arrastrar la región a cualquier lugar de la imagen.
2	Cambiar el tamaño	Si coloca el cursor sobre cualquiera de los cuatro límites del extremo o punto terminal, o bien a lo largo de cualquiera de los cuatro lados, el icono del cursor del ratón se transforma automáticamente y permite arrastrar la región para cambiar su tamaño.
3	Curvar	Si coloca el cursor sobre el controlador de curva, el icono del cursor del ratón se transforma automáticamente y permite remodelar la región rectangular para convertirla en una forma de arco o anular. A continuación puede cambiar el tamaño de los cuatro lados de la forma para convertirla en una forma circular, por ejemplo.
4	Girar	Al situar el puntero del ratón sobre el controlador de rotación, el icono se transforma automáticamente para permitir rotar la región 360° con respecto a su orientación actual.

Dirección de exploración en regiones rectangulares

	Controles	Descripción
1	Arriba	Indica que la exploración se efectuará en sentido horizontal.
2	Lado	Indica que la exploración se efectuará en sentido vertical.
