Película HMI

El elemento de página web Película HMI (HMI Filmstrip) se utiliza para grabar, reproducir y guardar información sobre la tarea mientras esta está en línea. Según cuales sean los valores configurados en el cuadro de diálogo de Ajustes de Película, el elemento Película HMI puede presentar todas las capturas realizadas o solo los resultados que se han calificado como aprobados (pase) o fallidos (fallo). La película tiene el siguiente aspecto cuando se inserta en una PáginaWeb:

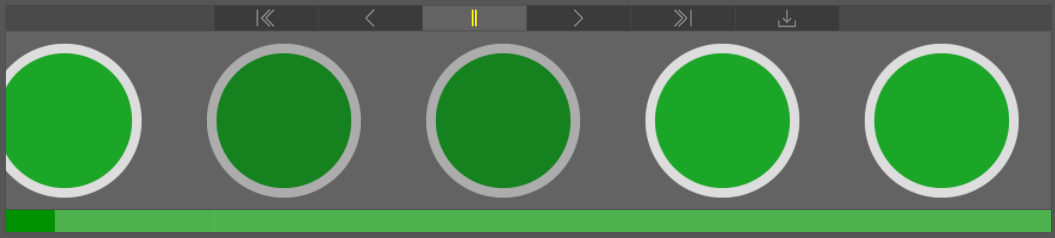

Cuando una tarea se pone en línea, la película HMI se visualiza de forma predeterminada en tiempo real y se indica mediante un conjunto de marcadores gráficos de Pase o Fallo si la imagen grabada corresponde a un objeto aprobado o rechazado, como se ilustra a continuación (se puede cambiar el estilo de gráficos predeterminado cambiando el ajuste de la propiedad Estilo de marcador que se encuentra en la ventana Propiedades). En el modo Tiempo real, se actualizan también en tiempo real los contenidos de otros elementos de la página web a la vez que se mantienen utilizables los elementos de entrada de usuario.

Sin embargo, hacer clic sobre el botón (Congelar) o en cualquier parte de la barra de estado coloreada, llamar al comando por clic Congelar o a la función $ Congelar son acciones que ponen tanto la película HMI como toda la PáginaWeb en estado Congelado. Cuando la película HMI está en estado Congelado, visualiza las imágenes miniatura de todas las capturas grabadas y proporciona acceso a todos los datos registrados durante dichas capturas.
