Display
El elemento de control Display (Visualizador) se utiliza para visualizar la imagen procesada por la aplicación de visión configurada, y permite interactuar con los gráficos y las Funciones de control de la hoja de cálculo mientras la tarea está en línea.

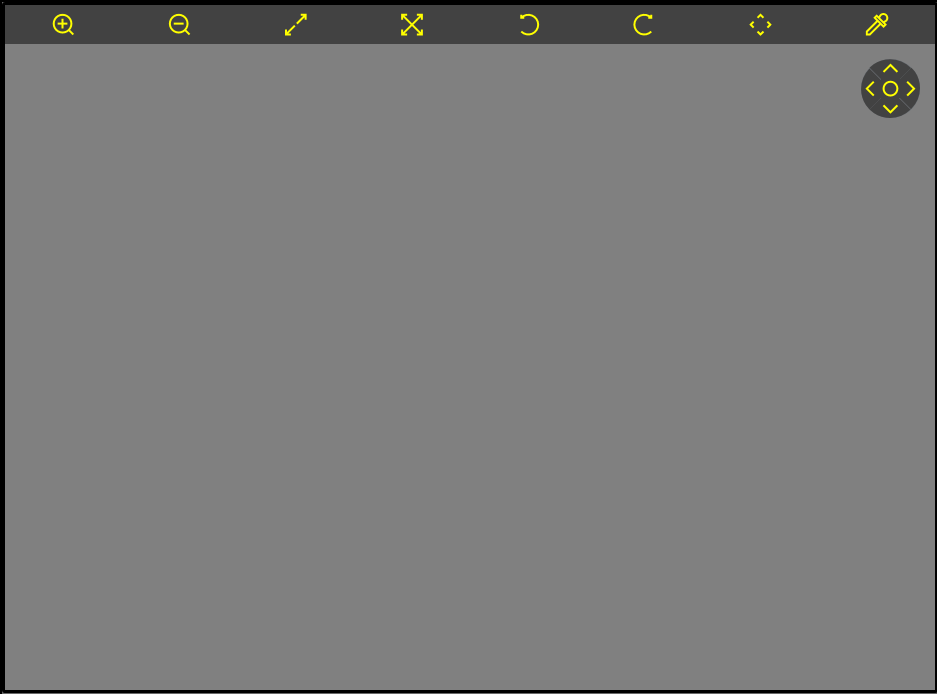

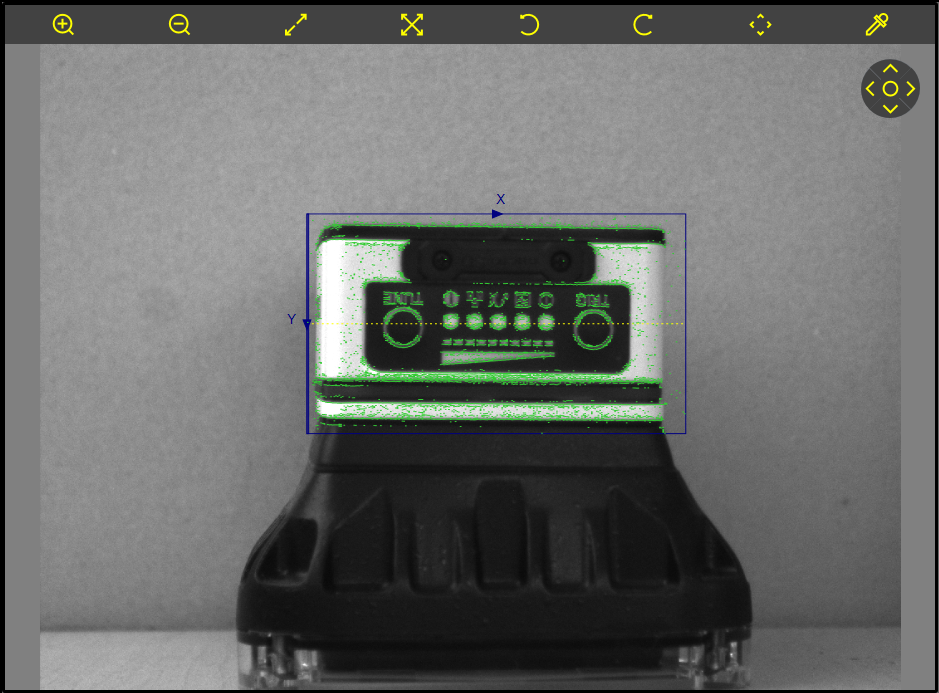

La siguiente figura presenta la interfaz gráfica de usuario (GUI) del elemento Visualizador en los modos En línea y Sin conexión.
| Sin conexión | En línea |
|---|---|
|
|
Nota:
- Para poder interactuar con el elemento Visualizador en la PáginaWeb, se puede agregar un elemento Botón y habilitar varias propiedades de Comando Clic para la interacción con la imagen. Para más información al respecto, consulte el tema Comando Clic de Botón - PáginasWeb.
- Cuando se editan gráficos en un elemento Visualizador, se activan por defecto dos botones, Aceptar y Cancelar, en el visualizador (a través de la propiedad Mostrar botones de edición). Sin embargo, al pulsar el botón Aceptar tras la editar el gráfico, no se actualizará inmediatamente el gráfico, sino solo después de que se haya ejecutado el bloque Vision Tools de In-Sight asociado al gráfico. Para que se hagan efectivos los cambios en el visualizador tras pulsar el botón Aceptar, la PáginaWeb debe tener pues un elemento de Entradas de usuario adicional con el que se pueda iniciar la ejecución del bloque (por ejemplo, un Botón con la propiedad Comando Clic establecida en Tasks.Task.RunBlock y que especifique el bloque Vision Tools de In-Sight).
