Ajustes de Película

Nota: Este menú sólo está disponible cuando el Editor de hojas de cálculo está abierto.

El cuadro de diálogo Ajustes de Película (Filmstrip Settings) le permite configurar cómo ha de llenarse la Película HMI para Película HMI con las capturas de imagen a presentar en la PáginaWeb mientras la tarea está en línea. Además, le permite especificar la celda de hoja de cálculo que ha de utilizarse para comprobar si las capturas detectadas han de considerarse como pase o fallo en la Película HMI.

Configure los ajustes de la siguiente manera:

  1. Abra el cuadro de diálogo haciendo clic sobre Configuración > Ajustes Película en la Barra de menús.

    Nota: Este menú sólo está disponible cuando el Editor de hojas de cálculo está abierto.
  2. Establezca la opción Cola para definir el tipo de capturas que han de grabarse en la Película HMI mientras la tarea está en línea. Los ajustes disponibles son los siguientes:
    • Deshabilitado: No se graban capturas en la película HMI.
    • Resultados Pase: La película HMI presenta únicamente las capturas que se han detectado como aprobadas (pases) en la tarea configurada.
    • Resultados Fallo: La película HMI presenta únicamente las capturas que se han detectado como fallidas en la tarea configurada.
    • Resultados de Pase y Fallo: La película HMI presenta todas las capturas grabadas, independientemente del resultado de la inspección. Este es el ajuste predeterminado.

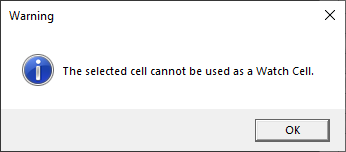

  3. Configure la opción Celda de seguimiento que se utiliza para comprobar si los resultados de las capturas son de pase o fallo. La celda seleccionada no debe estar vacía y no debe ser una celda de entrada. Si se selecciona una celda no válida, aparecerá un cuadro de diálogo de advertencia para informar sobre la selección incorrecta:

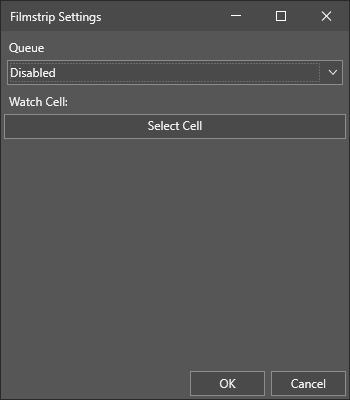

    Tras hacer clic sobre OK (Aceptar), el cuadro de diálogo Filmstrip Settings (Ajustes de Película) proporcionará información adicional y sugerencias sobre cómo solucionar el error:

    Una vez seleccionada una celda válida, será renombrada y publicada con el nombre InspectionResult y aparecerá también en la Ventana de etiquetas con dicha etiqueta.

    Sugerencia: Si desea que la película HMI presente todas las capturas (las aprobadas y las fallidas), sólo tiene que seleccionar una celda en la hoja de cálculo que contenga un 1. El cuadro de diálogo lo interpreta como un valor Verdadero constante y visualizará por tanto todas las capturas mientras se examine dicha celda.
