Controles de película HMI

La entrada de usuario en la página web para Película HMI (HMI Filmstrip) presenta las siguientes partes y controles:

Número	Descripción
1	Los botones de control que permiten manipular la película HMI y su contenido. La disponibilidad de los botones depende de si la película está en modo Tiempo real (Live) o Congelado (Frozen). Si la película está en modo Tiempo real, sólo está disponible el botón (Congelar) que permite congelar las imágenes de la película (y la página web). Para más información sobre los modos Tiempo real y Congelado, consulte el tema Película HMI. Si la película está en modo Congelado, los botones disponibles son los siguientes: : Salta a la primera grabación en la tira de película. : Salta a la grabación anterior en la tira de película. : Saca la película HMI y la página web del modo Congelado y los pone en el modo Tiempo real. : Salta a la siguiente grabación en la tira de película. : Salta a la última grabación en la tira de película. : Exporta el contenido de la película junto con todas las etiquetas publicadas de la tarea a un archivo comprimido (denominado filmstrip.zip por defecto). Este archivo puede utilizarse posteriormente para cargar las grabaciones guardadas en otro sistema de visión o en otra tarea. Utilice la función $ Load (Cargar) para cargar el contenido del archivo en HMI Filmstrip (Película HMI) o utilice el botón (Importar película) de Película para importarlo allí. Nota: La tira de película mostrará todas las imágenes grabadas, pero no podrá mostrar los datos de las etiquetas grabadas. Sugerencia: Si se ha seleccionado Película HMI en el Editor de PáginaWeb, puede utilizar la propiedad Visualizador > Mostrar botones de control que se encuentra en la ventana de Propiedades para visualizar u ocultar los botones de control. Si la tarea está en línea y los botones de control están ocultos, se puede aún congelar la película HMI (y la página web) haciendo clic sobre cualquier parte de la barra de estado de Película o bien llamando alComando Clic Congelaro a la función $ Congelar. Se puede navegar después por las capturas de imágenes grabadas haciendo clic sobre la barra de estado o las imágenes miniatura de las grabaciones o bien llamando a los comandos por clic o funciones $ pertinentes. Como se mencionó en el tema Película HMI, al seleccionar una captura grabada no se visualiza únicamente la imagen grabada, sino también una instantánea de todos los elementos de página web (que contienen los valores de etiquetas publicadas) con los valores que corresponden a la captura seleccionada. Se dispone así pues de un método sencillo para revisar los datos de inspección de cualquier captura registrada y analizar las capturas fallidas.

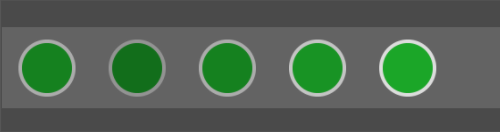

2	El área de captura / inspección. El contenido de este segmento depende de si la película está en el modo Tiempo real o Congelado. Si la película está en el modo Tiempo real, esta área proporciona una visión general en tiempo real de la tarea que se está ejecutando, pudiéndose saber además a través de la indicación de unos marcadores gráficos si las capturas grabadas corresponden a Pase o Fallo. Sugerencia: Si la película HMI está seleccionada en el Editor de PáginaWeb, utilice la propiedad Visualizador > Estilo de marcador que se encuentra en la ventana de Propiedades para cambiar el estilo de presentación predeterminado de los marcadores al estilo que prefiera. Si la película está en modo Congelado, se visualizan en esta área todas las capturas grabadas desde que se ha puesto la tarea en línea. El estado de las capturas se indica mediante contornos codificados por colores: Las capturas correspondientes a aprobado/pase tienen un contorno verde. Las capturas correspondientes a rechazado/fallo tienen un contorno rojo. La captura actualmente seleccionada tiene un contorno amarillo con una parte central del color correspondiente a aprobado o rechazado. Nota: El número de capturas grabadas que presenta la tira de película depende del tamaño del búfer de imágenes del dispositivo In-Sight.
3	La barra de estado que proporciona una visión general sobre el contenido de la película, indicándose cada captura con el color según código: Las capturas correspondientes a aprobado presentan una marca verde. Las capturas correspondientes a fallo presentan una marca roja. La captura seleccionada actualmente tiene una marca amarilla. Sugerencia: Si se ha seleccionado Película HMI en el Editor de PáginaWeb, puede utilizar la propiedad Visualizador > Mostrar barra de estado que se encuentra en la ventana de Propiedades para visualizar u ocultar la barra de estado. Si la tarea está en línea, puede congelar la película HMI y la página web, o bien utilizando el botón (Congelar), o bien haciendo clic sobre cualquier parte de la barra de estado situada en la parte superior de la tira de película. Se puede navegar después por las capturas de imágenes grabadas haciendo clic sobre la barra de estado o las imágenes miniatura de las grabaciones o bien utilizando los botones de control situados en la parte inferior. Otra posibilidad es utilizar los comandos por clic o las funciones $ pertinentes.
