HMI 영사 슬라이드 컨트롤

HMI 영사 슬라이드 웹페이지 사용자 입력에는 다음과 같은 부분과 컨트롤이 있습니다.

번호 설명
1

HMI 영사 슬라이드와 그 내용을 조작할 수 있는 제어 단추. 사용 가능한 단추는 영사 슬라이드가 라이브인지 동결인지 여부에 따라 달라집니다.

  • 영사 슬라이드가 라이브인 경우에는 (동결) 단추만 사용할 수 있으며, 이를 사용하여 영사 슬라이드(및 웹 페이지)를 동결할 수 있습니다. 라이브 및 동결 상태에 대한 자세한 내용은 HMI 영사 슬라이드 항목을 참조하십시오.
  • 영사 슬라이드가 동결된 경우 다음 단추를 사용할 수 있습니다.
    • : 영사 슬라이드의 첫 번째 기록으로 이동합니다.
    • : 영사 슬라이드의 이전 기록으로 이동합니다.
    • : HMI 영사 슬라이드와 웹 페이지를 동결 모드에서 라이브 모드로 변경합니다.
    • : 영사 슬라이드의 다음 기록으로 이동합니다.
    • : 영사 슬라이드의 마지막 기록으로 이동합니다.

    • : 영사 슬라이드의 내용과 작업의 게시된 태그 전체를 압축 보관 파일(기본 이름은 filmstrip.zip)로 내보냅니다. 이 보관 파일을 이용하여 다른 비전 시스템 또는 작업에 저장된 기록을 로드할 수 있습니다. Load $ 함수를 이용하여 보관 파일의 내용을 HMI 영사 슬라이드에 로드하거나 영사 슬라이드의 (영사 슬라이드 가져오기) 단추를 이용해 가져올 수 있습니다.

      참고: 영사 슬라이드에는 기록된 모든 이미지가 표시되지만 기록된 태그 데이터는 표시되지 않습니다.
팁:
  • 웹 페이지 편집기에서 HMI 영사 슬라이드를 선택한 경우 속성 창에 있는 디스플레이 > 컨트롤 단추 표시 속성을 사용하면 컨트롤 단추를 표시하거나 숨길 수 있습니다.
  • 작업이 온라인 상태이고 컨트롤 단추가 숨겨져 있는 경우에도 영사 슬라이드의 상태 표시줄 아무 곳이나 클릭하거나 Freeze 클릭 명령 또는 $ 함수를 호출하여 HMI 영사 슬라이드(및 웹 페이지)를 동결할 수 있습니다. 이어서 상태 표시줄 또는 기록의 썸네일을 클릭하거나 해당 클릭 명령 또는 $ 함수를 호출하여 기록된 촬상을 탐색할 수 있습니다.
  • HMI 영사 슬라이드 항목에서 말한 대로 기록된 촬상을 선택하면 웹 페이지에 기록된 이미지뿐만 아니라 모든 웹 페이지 요소(게시된 태그값 포함)의 스냅샷과 선택된 촬상에 해당하는 값도 표시됩니다. 이렇게 하면 기록된 모든 촬상의 검사 데이터를 쉽게 검토하고 불합격한 촬상을 분석할 수 있습니다.
2

검사/촬상 영역. 이 세그먼트의 내용은 영사 슬라이드가 라이브인지 동결인지에 따라 달라집니다.

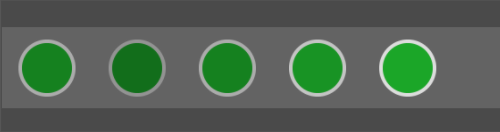

  • 영사 슬라이드가 라이브인 경우 이 영역에는 기록된 촬상의 합격/불합격 여부가 그래픽 마커로 표시되어 작업의 개요를 실시간으로 볼 수 있습니다.





    팁: 웹 페이지 편집기에서 HMI 영사 슬라이드을 선택한 경우 속성 창의 디스플레이 > 마커 스타일 속성을 사용하여 이러한 마커의 기본적인 표시 스타일을 변경할 수 있습니다.



  • 영사 슬라이드가 동결된 경우 이 영역에는 작업이 온라인으로 설정된 이후 기록된 모든 촬상이 표시됩니다.





    촬상 상태는 적절한 색상 코드 윤곽선으로 표시됩니다.

    • 합격한 촬상에는 녹색 윤곽선이 있습니다.
    • 불합격 촬상에는 빨간색 윤곽선이 있습니다.
    • 현재 선택된 촬상에는 노란색 윤곽선이 있으며 합격/불합격 색상은 썸네일의 중앙에 표시됩니다.
    참고: 영사 슬라이드에 기록된 촬상 수는 In-Sight 장치의 이미지 버퍼 크기에 따라 다릅니다.
3

각 촬상을 적절한 색상 코드로 표현하는 영사 슬라이드 개요가 표시되는 상태 표시줄.

  • 합격한 촬상은 녹색으로 표시됩니다.
  • 불합격한 촬상은 빨간색으로 표시됩니다.
  • 현재 선택된 촬상은 노란색으로 표시됩니다.
팁:
  • 웹 페이지 편집기에서 HMI 영사 슬라이드를 선택한 경우 속성 창에 있는 디스플레이 > 상태 표시줄 표시 속성을 사용하면 상태 표시줄을 표시하거나 숨길 수 있습니다.
  • 작업이 온라인 상태인 경우에는 (동결) 단추를 누르거나 영사 슬라이드 상단에 있는 상태 표시줄 아무 곳이나 누르면 HMI 영사 슬라이드와 웹 페이지를 동결할 수 있습니다. 이어서 상태 표시줄 또는 기록의 썸네일을 클릭하거나 하단의 컨트롤 단추를 이용해서 기록된 촬상을 탐색할 수 있습니다. 해당 클릭 명령 또는 $ 함수를 이용할 수도 있습니다.
