在 TIA Portal 中检查应用程序

如下在 TIA Portal 中检查应用程序，以确保它正确地将数据写入 PLC：

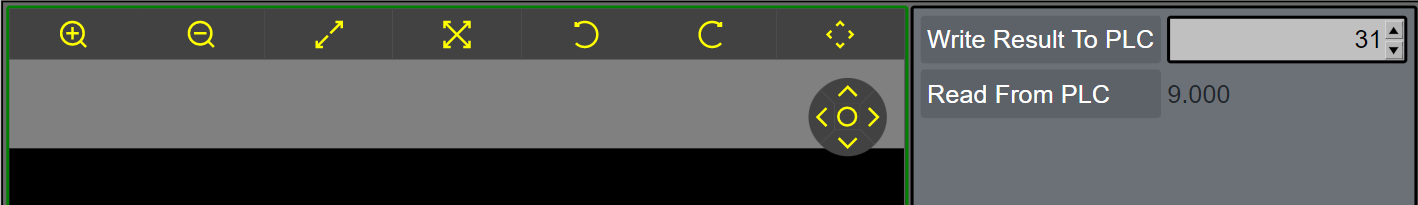

1. 将视觉系统转入联机状态。在网页中设置一个新值，然后单击更新适配器中的作业中创建的写入 PLC按钮。

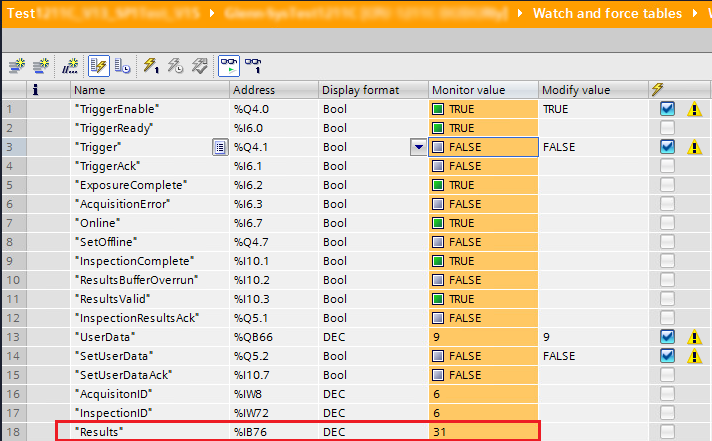

2. 打开 TIA Portal 并检查所监控的变量。每次从 In-Sight 视觉系统向 PLC发送新数据时，必须反转 Results Completed 位。同时，Results Valid 位必须设置为 TRUE，以此表示新数据。数据可以在结果行中看到，默认采用十六进制格式。



3. 为 Results Ack 位提供一个上升沿以将 Results Valid 位重置为 FALSE。为此，请首先将 Results Ack 位设置为TRUE，然后设置为 FALSE。确保在每次修改值时单击Modify all selected values once and now（立即修改所有选定值）图标。
