将配置下载到 PLC

当视觉系统添加到硬件配置后，将其下载到 PLC：

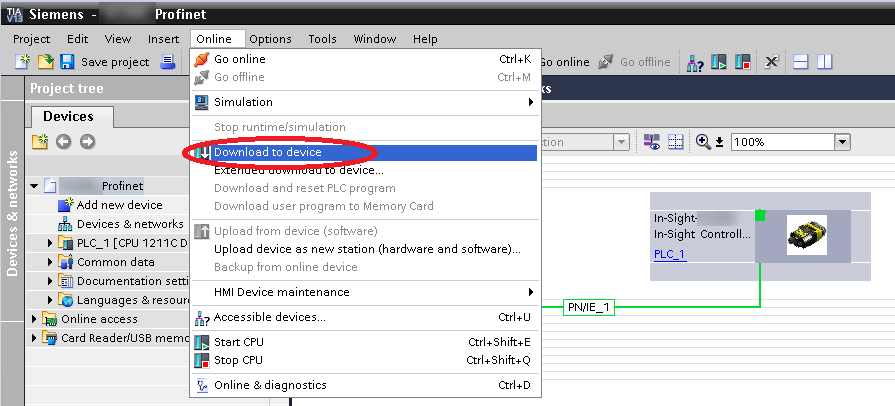

1. 保存项目，单击 PLC CPU 符号，然后单击联机。选择下载到设备来开始下载过程。

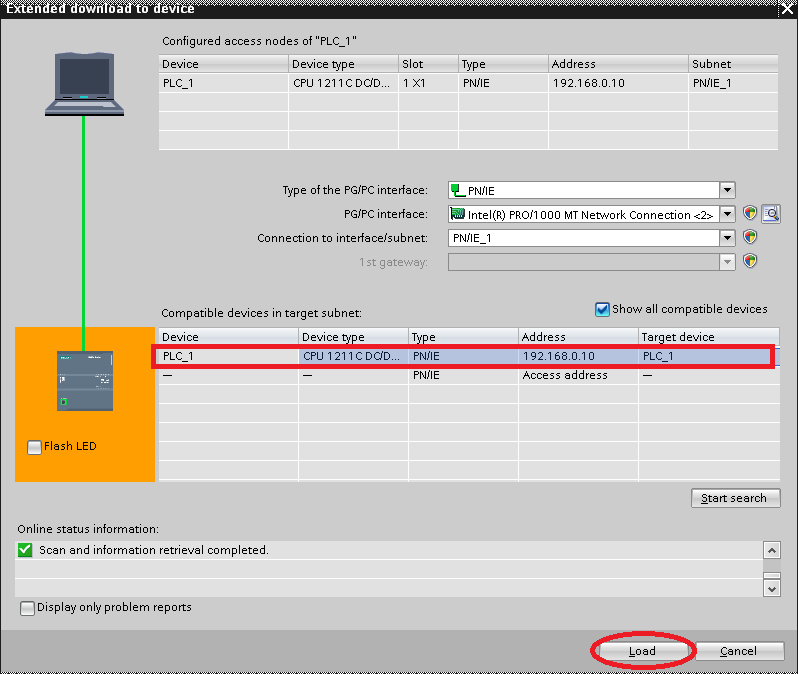

2. 如果是第一次执行下载，则会出现扩展下载到设备窗口。在其中选择 PG/PC 接口。然后单击开始搜索按钮来显示可用设备。从列表中选择 PLC 并单击加载按钮。



3. 程序对配置进行编译。完成后，单击加载，然后单击弹出窗口上的完成按钮。

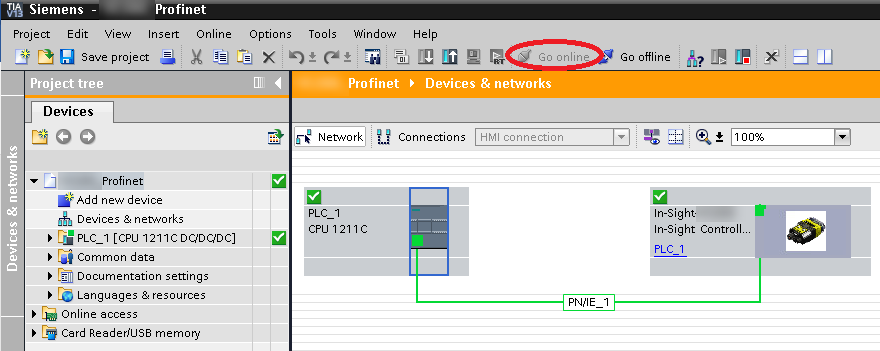

4. 下载完成后，单击窗口顶部的联机图标。如果 PLC 和视觉系统之间的 PROFINET 连接工作正常，则设备的左上角应该会出现一个绿色标志。

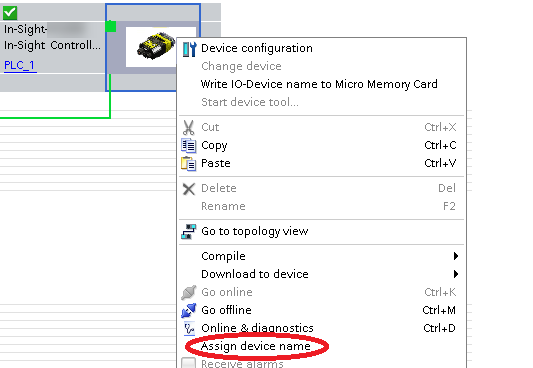

5. 如果未正确建立连接，请右键单击视觉系统符号并从上下文菜单中选择分配设备名称。

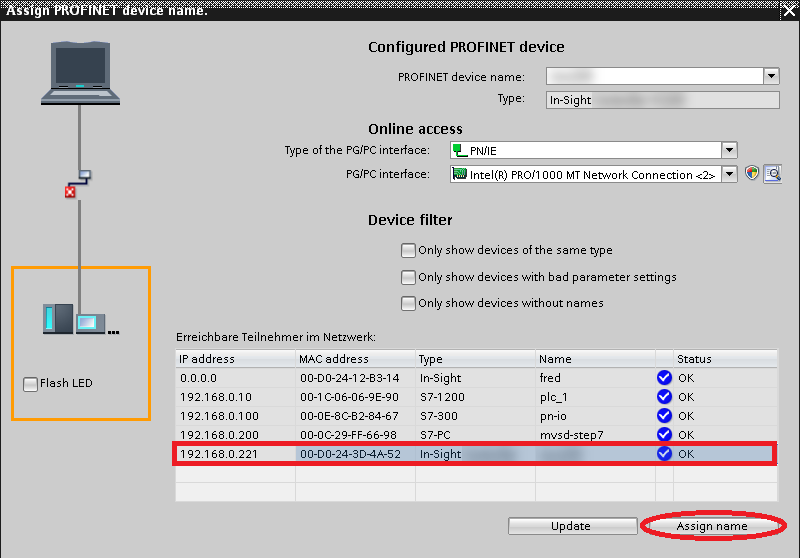

6. 从列表中选择视觉系统，然后单击分配名称按钮。



   完成此步骤后，PROFINET 连接即正确建立。
