安装 EDS 文件

电子数据表 (EDS) 是各种网络配置工具用来识别网络上的 In-Sight 视觉系统的文本文件。然后将这些 EDS 文件导入相应的软件。使用如下所述的 EDS 硬件安装工具安装与 In-Sight 视觉系统捆绑的 EDS 文件。

  1. 在 Windows 开始菜单中选择开始 > 所有程序 > Rockwell Software > EDS Hardware Installation Tool（EDS 硬件安装工具）来启动该软件。Rockwell Automation Hardware Installation Tool（Rockwell 自动化硬件安装工具）将启动。

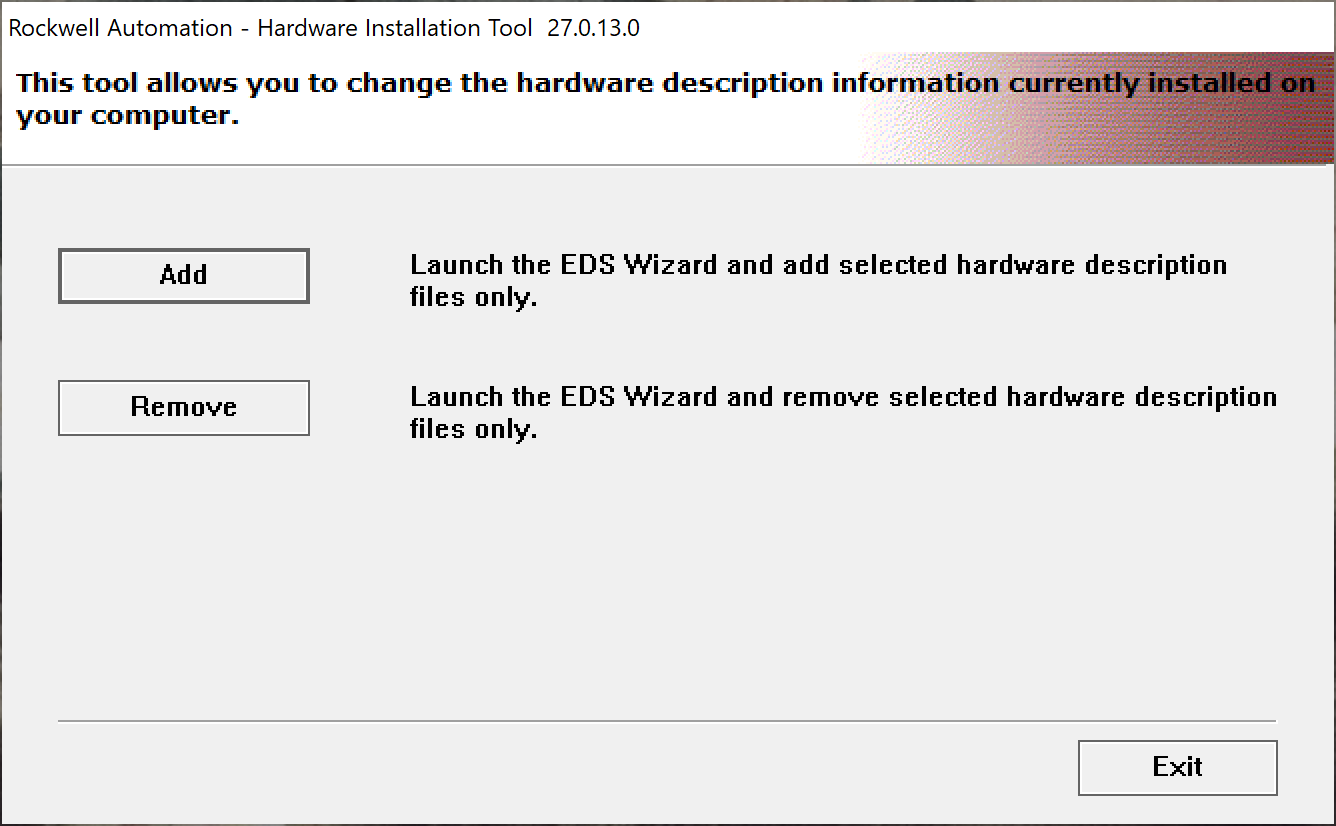

  2. 单击添加按钮。

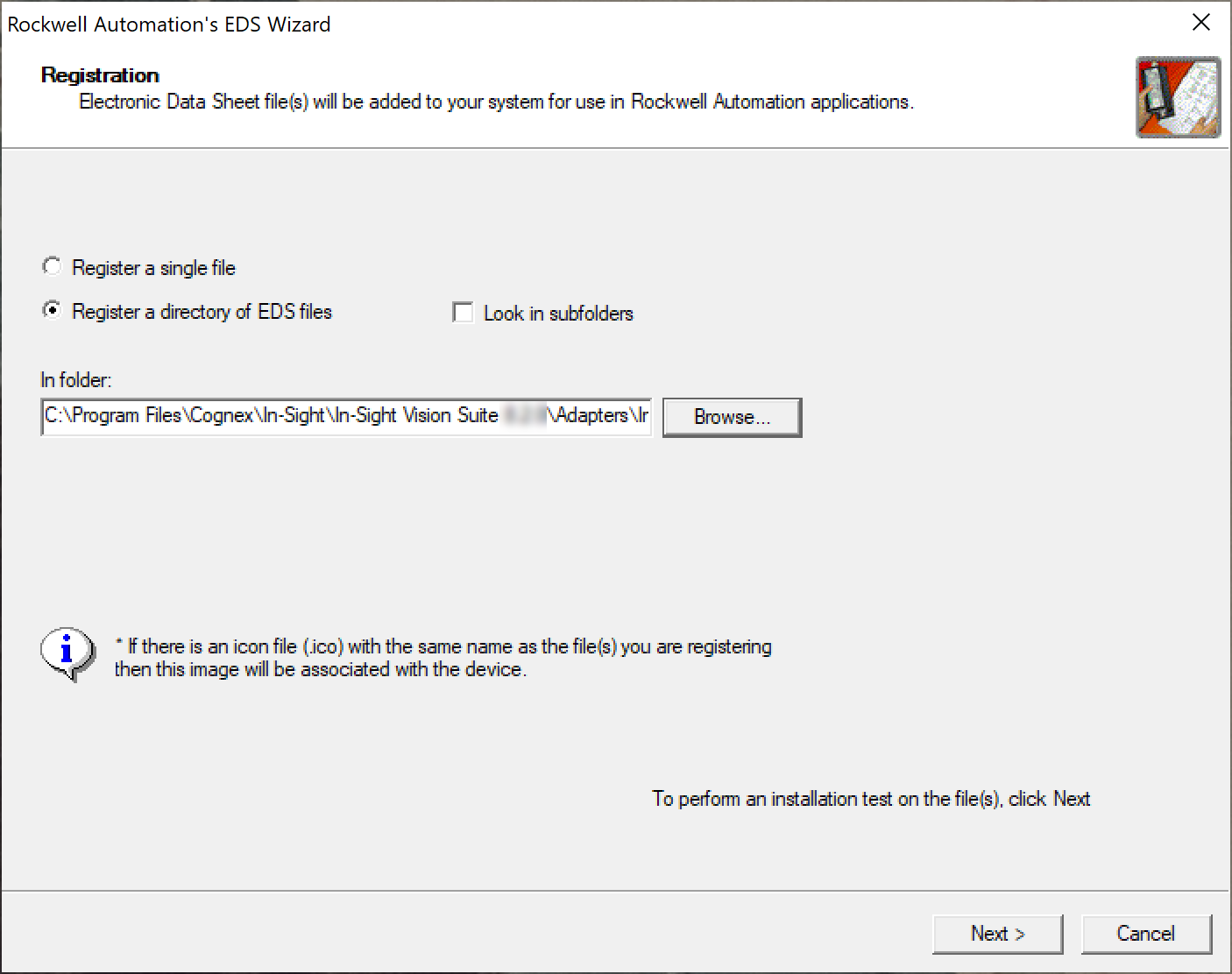

  3. 选择注册 EDS 文件目录。接下来，单击浏览按钮导航到 In-Sight 视觉套件 安装的 EDS 子目录：

    选择 EDS 文件后单击下一步。

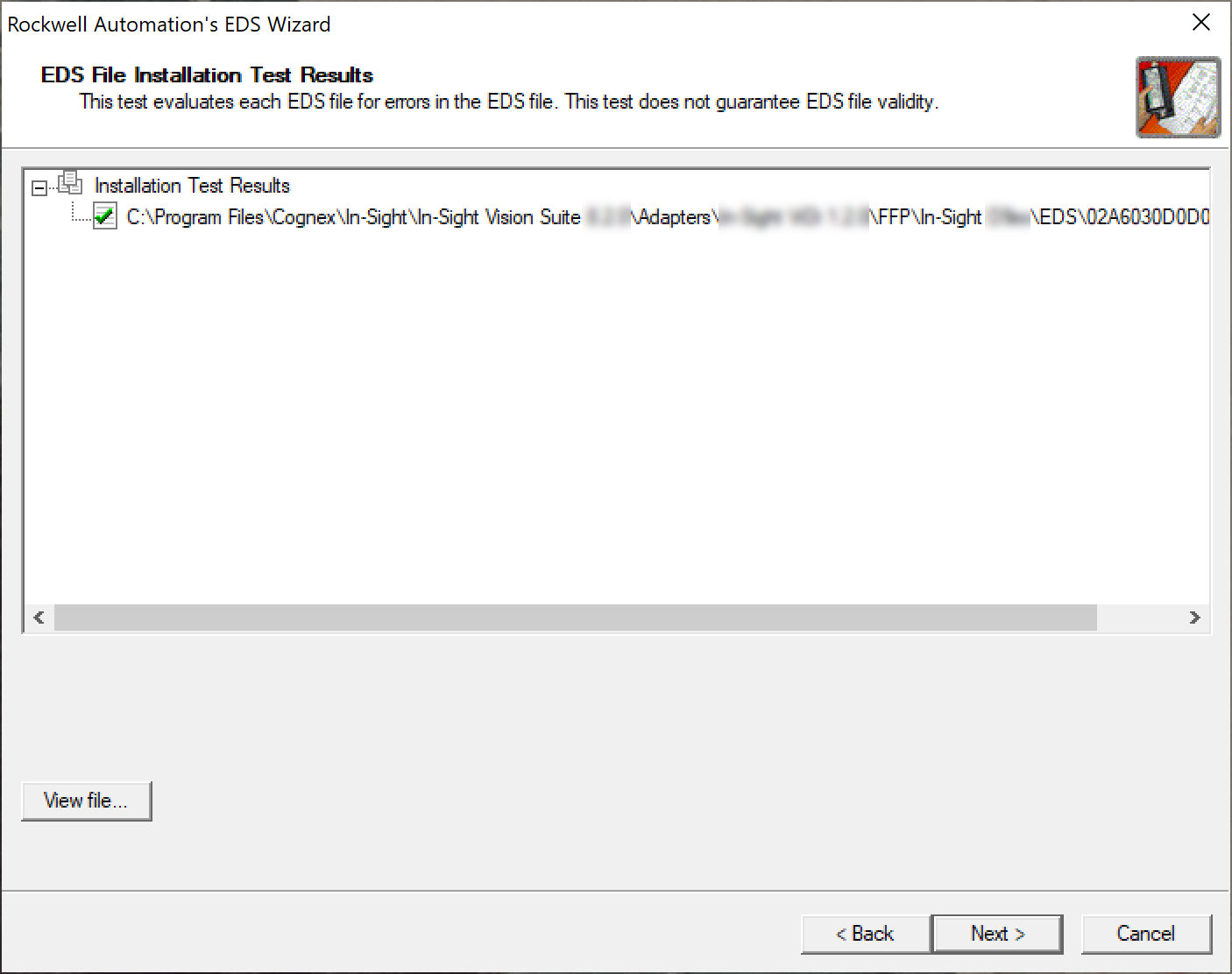

  4. 确认您要安装的 EDS 文件，然后单击下一步。

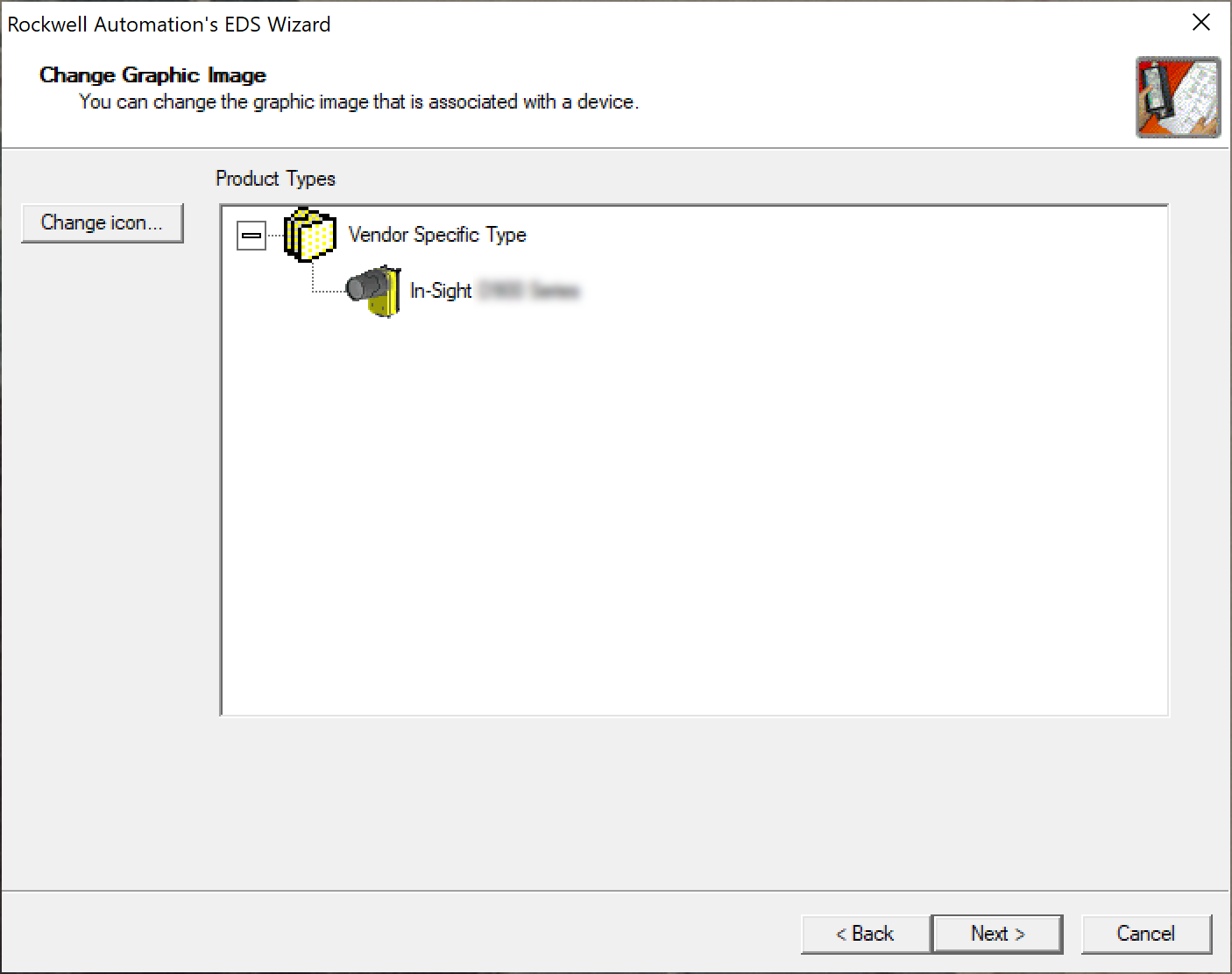

  5. 出现更改图形图像步骤。单击下一步来继续。

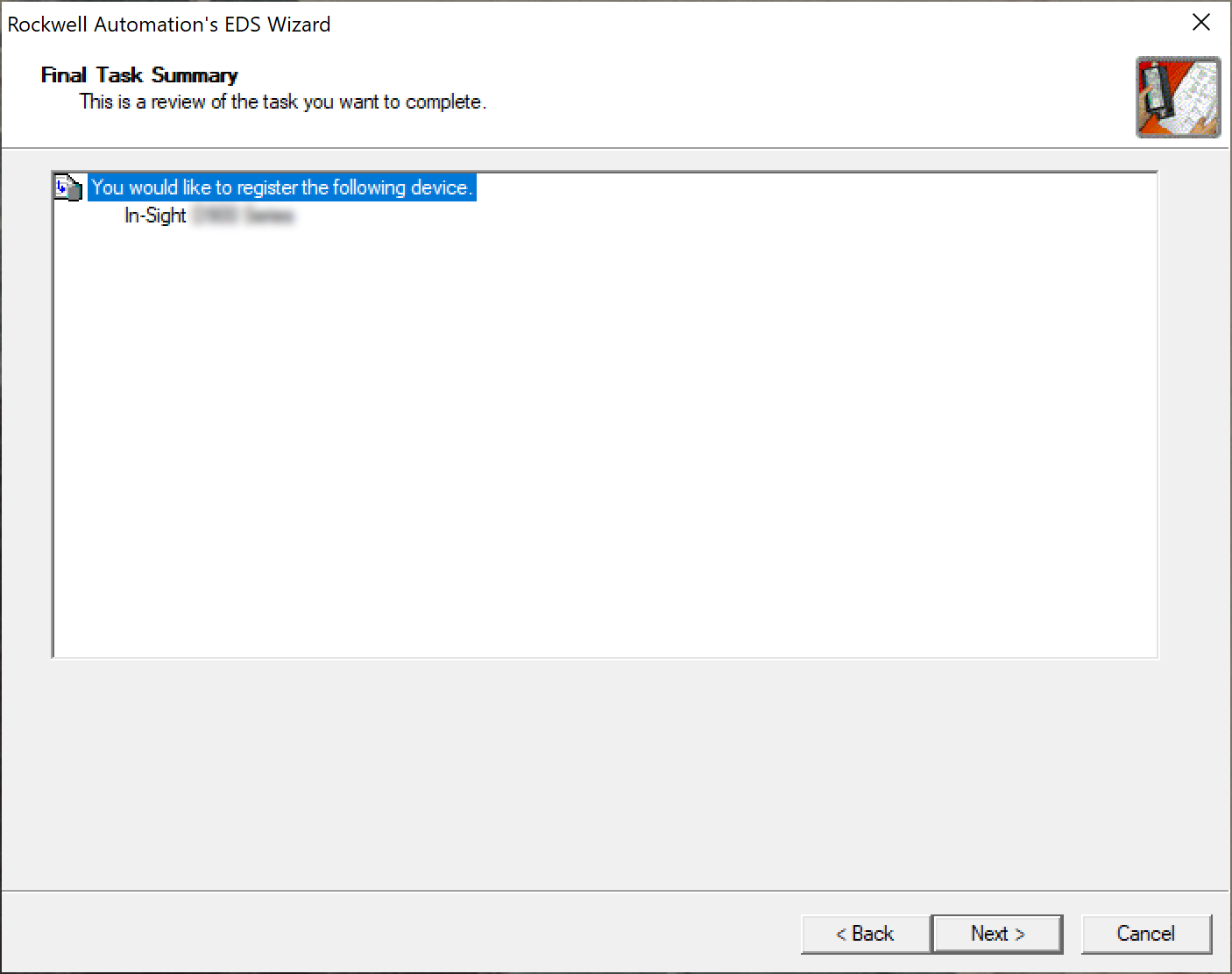

  6. 此时出现最终任务摘要，再次单击下一步来继续。

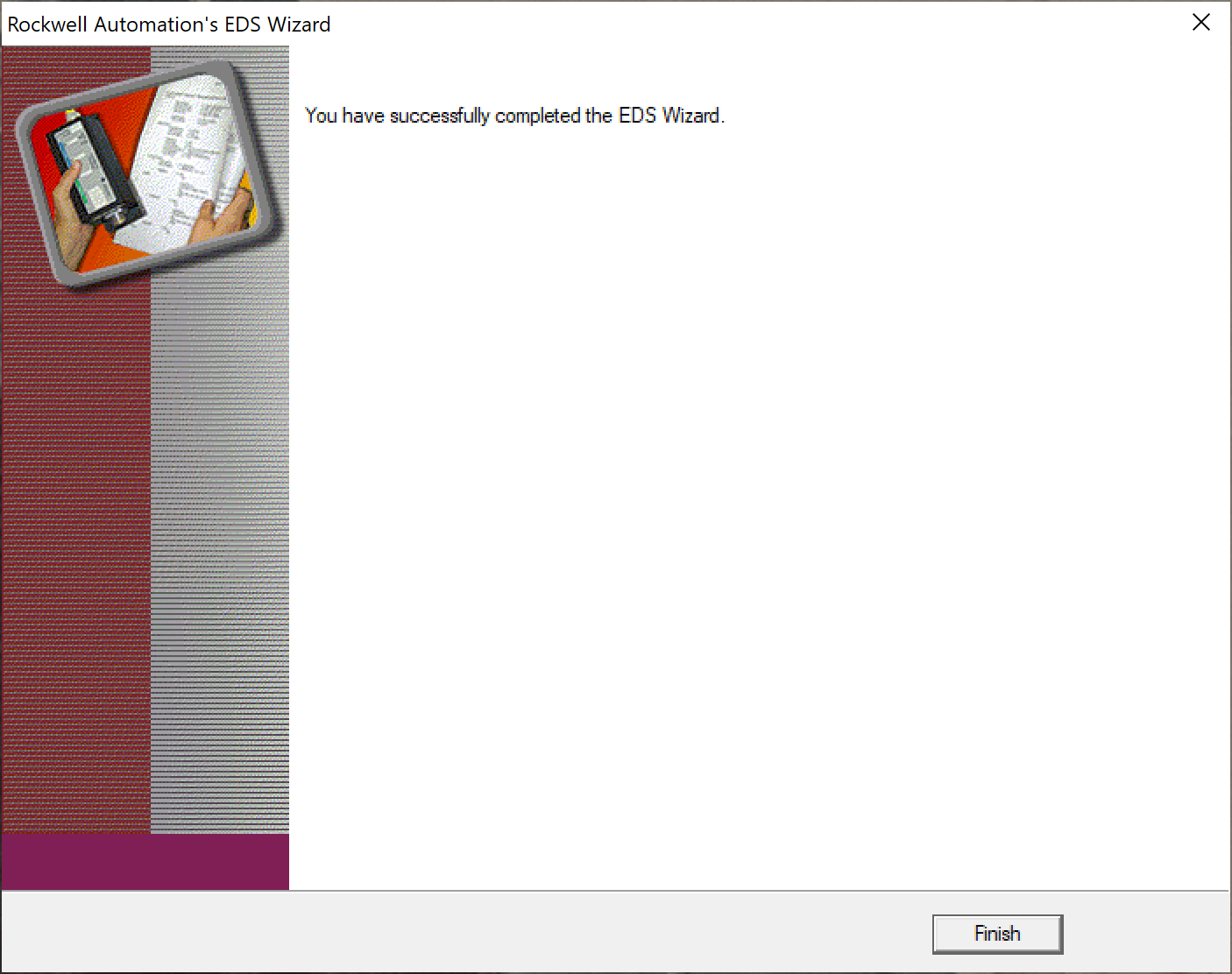

  7. 单击完成来完成 EDS 文件的安装。

  8. 最后，单击退出以关闭硬件安装工具。
注意：

EDS 文件中包含以下信息：

  • 产品名称：视觉系统的名称（例如 ）。
  • 目录编号：视觉系统的目录编号。
  • 产品类型：In-Sight 视觉系统的产品系列。
