Impresión del patrón de calibración mediante el cuadro de diálogo de Print Grid

Nota:
  • Utilice la funcionalidad de impresión de cuadrícula (Print Grid) únicamente en situaciones de medición y experimentación aproximadas y no en aplicaciones que requieren un alto grado de precisión (en cuyo caso hay que utilizar un patrón de calibración fabricado con precisión).
  • Hay que seleccionar un In-Sight 2800 o In-Sight 3800 en la lista de dispositivos para que se visualice el botón Calibration Grid (Cuadrícula de calibración).
  1. Abra In-Sight Vision Suite.

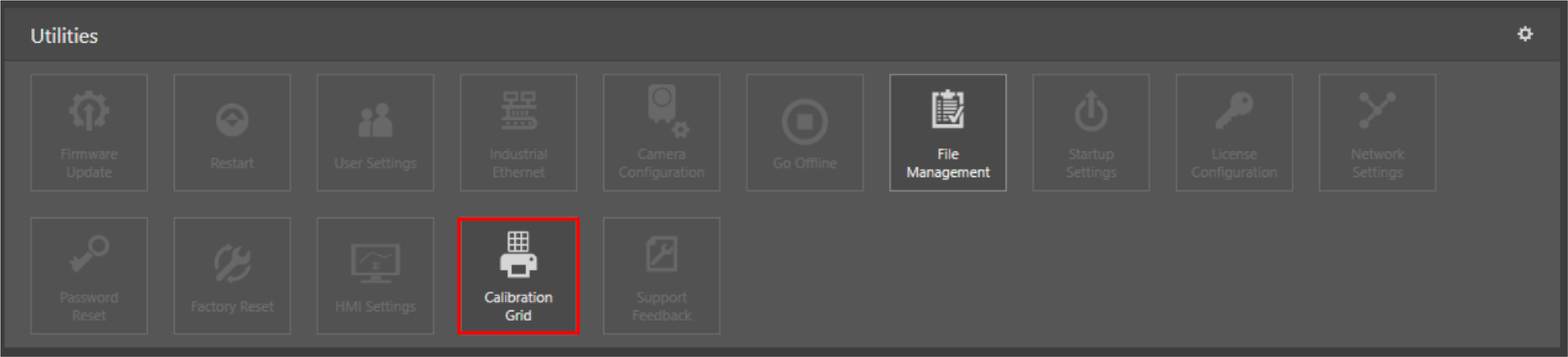

  2. Haga clic sobre el botón Print Calibration Grid (Imprimir cuadrícula de calibración).

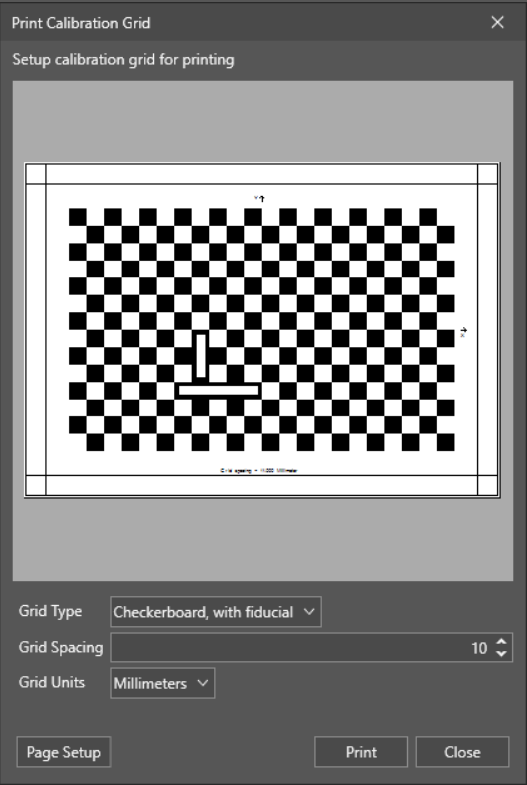

  3. Ajuste los valores para la cuadrícula.

    • Tipo de cuadrícula: se puede escoger entre dos cuadrículas tipo damero.

      • Damero, con marca fiducial
      • Damero, sin marca fiducial
    • Espaciado de cuadrícula: se puede elegir el tamaño de la cuadrícula. El valor predeterminado es 10.
    • Unidades de cuadrícula: se puede elegir la unidad de medida de la cuadrícula. El valor predeterminado es milímetros.

  4. Haga clic sobre el botón Print.

  5. Coloque la cuadrícula impresa delante de la cámara.
