红色分析工具后的 ROI 选项

当红色分析工具是前置工具时，配置下游工具的选项有：

• 通过调整图像中的 ROI 感兴趣区域 (ROI) 界定了工具的操作面积。ROI 保留了原始图像的位置、角度、拉伸和倾斜。 来手动配置 ROI。该图像显示默认的 ROI 工具栏。通过不选择工具栏中的任何选项，您可以手动配置 ROI 的大小和位置以创建视图 图像的视图是图像中的像素区域。工具处理仅限于视图中的像素。您可以手动指定视图，也可以使用上游工具的结果生成视图。。



• 为前一个工具发现每个缺陷创建单独的 ROI。

• 如果前一个工具发现缺陷，使用该工具不创建 ROI。



• 将掩膜用于 ROI 中的缺陷。
• 重新使用前一个工具的掩膜。

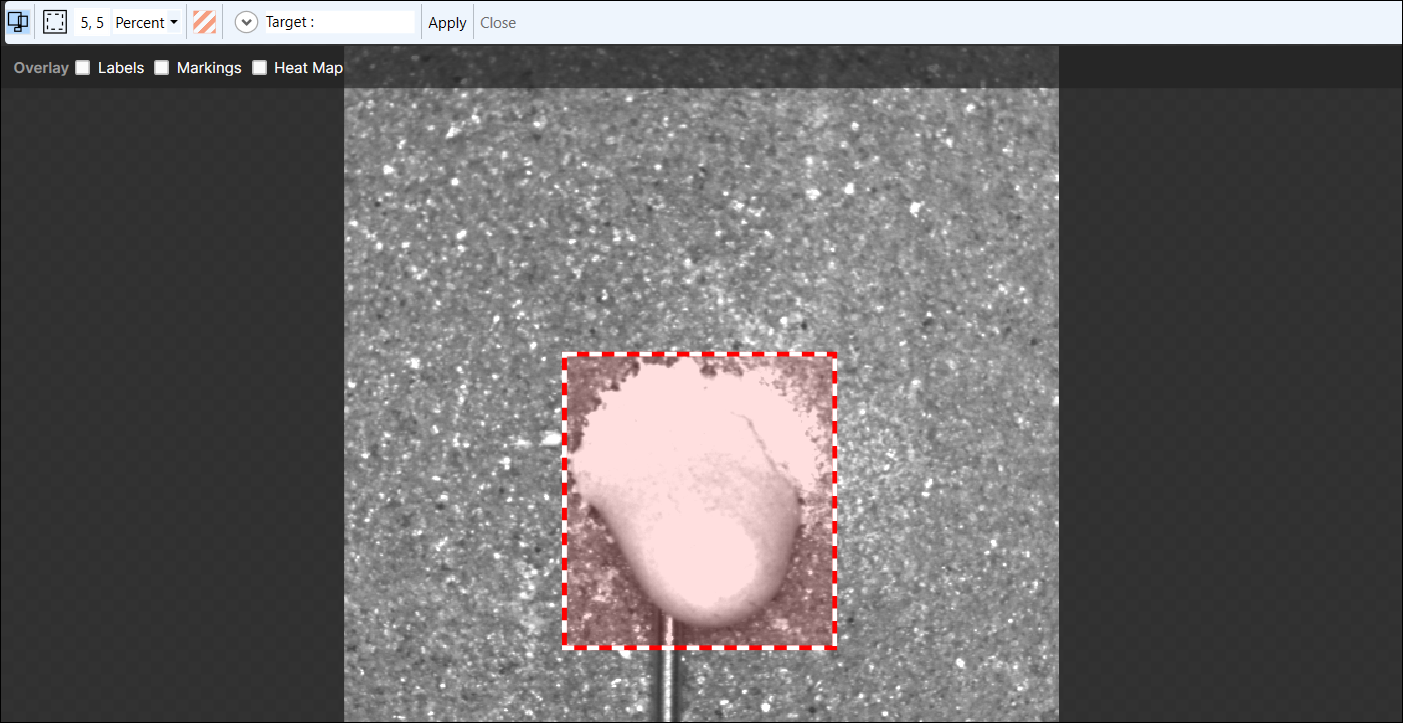

在下面的示例中，已选择将区域提取为单独的 ROI。该选项从图像中提取发现的缺陷作为单独的区域，然后将其转换为视图。

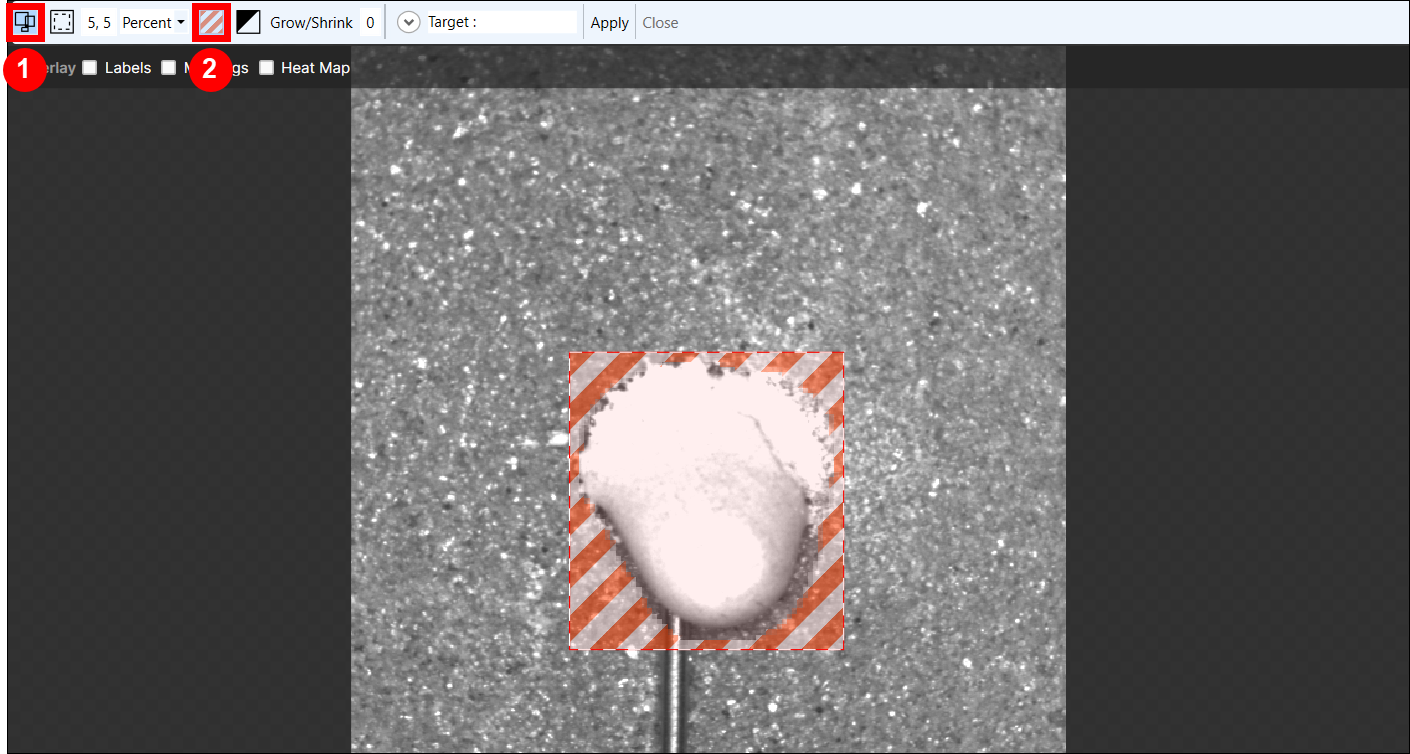

您还可以组合选项 (1)，并在 ROI 内部添加掩膜 (2)，从而排除背景并仅显示缺陷。

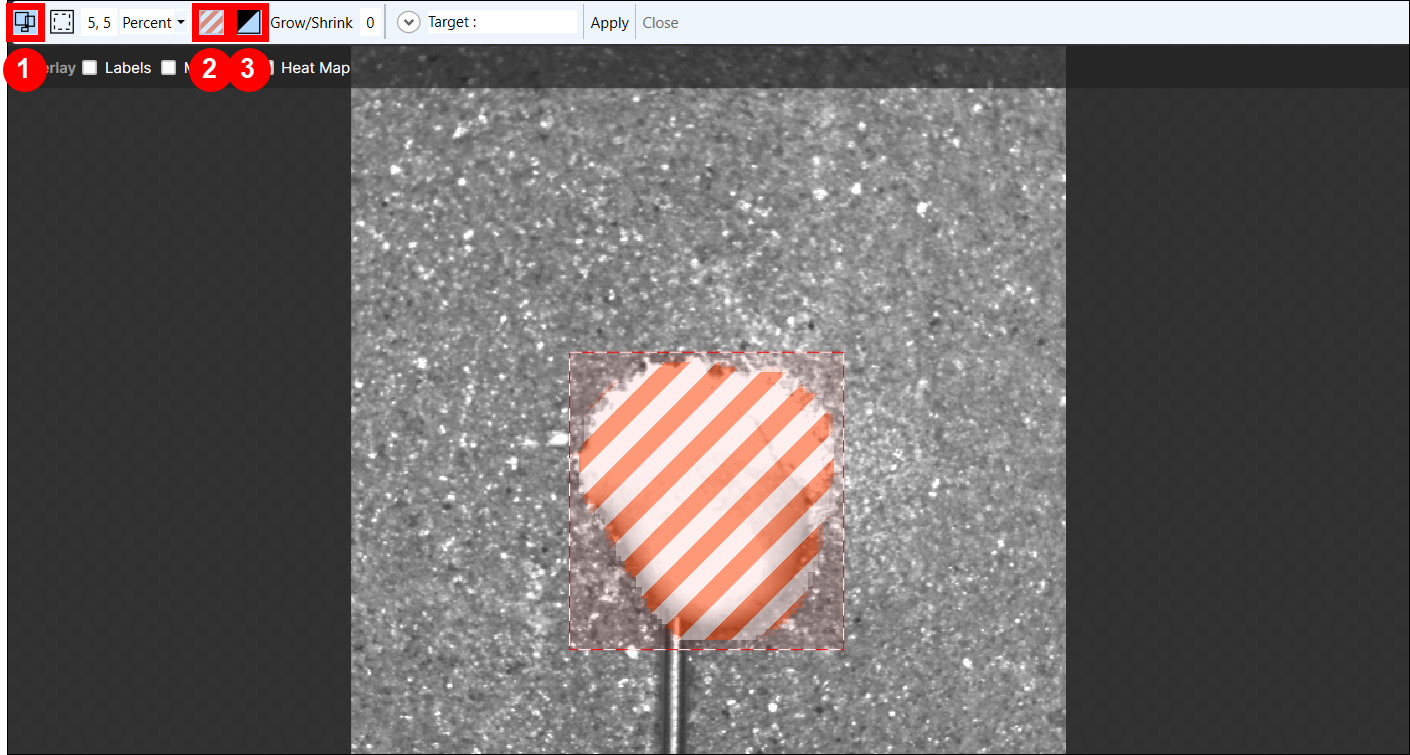

要选择缺陷之外的区域，可以反转掩膜 (3) 以聚焦背景而不是缺陷。
