检查标记

工具经过训练后，就可以处理数据库中的图像以及新采集的图像，并将标记放置在它找到的特征上。标记是 VisionPro Deep Learning 生成的输出，用于以图形方式显示神经网络模型的解释，同时生成统计结果。标记是工具基于在训练之前完成的标注而放置在工具识别图像的字符、特征和/或区域上的图形元素。对于蓝色读取工具，标记包含一个描绘字符轮廓的框，以及一个表示工具认为它所找到的内容的字符。



可以使用 Alt + 左箭头键和 Alt + 右箭头键，或者从图像的右键菜单中切换标签和标记的显示。



您还可以通过在叠加复选框中启用“标记”来显示叠加。

不匹配

蓝色定位和蓝色读取工具表示与橙色标记不匹配。不匹配是指系统在您标注的图像中找到的特征，但是相应标签之间存在不匹配，或者可能存在更多标记特征的实例。如果遇到不匹配，首先要检查训练样本图像集的标注的准确度，以及其他方面——例如照明的稳定性和图像特征的外观；有关详细清晰，请参阅图像捕获主题）。

在应用程序开发期间，不匹配表示训练集没有实现规范化。例如，由于 Deep Learning 尚未完全了解这些特征，两个特征之间具有非常细微差别的应用程序可能会出现不匹配。简而言之，Deep Learning 通过训练集掌握的内容与其在生产中看到的内容（处理测试集）之间存在差异。在此阶段，您应该创建独一无二的训练和测试图像样本集。您负责管理工作，但必须对训练集中的任何图像进行训练（使用 100% 分数）。



标记和结果

使用蓝色读取工具处理标注图像时，该工具会向您显示找到的特征和标签（覆盖在图像上）。



特征指标

这是工具指示已找到字符的标记的方式。



  • 单击字符，然后通过键盘键入所需的字符，即可修改每个已找到字符左下角的字符。
  • 支持的字符可以是任何单个 UTF-8 字符。
  • 可以通过单击来单独选择字符。要选择多个字符，请按住 Ctrl 键并单击每个所需字符。使用 Shift + Ctrl 并拖动，将选中光标拖过的所有字符。
  • 可以使用 Delete 键删除所选字符。



当找到的特征与标签位于几乎相同的位置且标签值与找到的特征值匹配时，标签显示为绿色，但图形周围带黄色条纹。

  • 将鼠标悬停在标签上会显示有关特征和标签的信息：

  • 如果标签与找到的特征不匹配，则显示标签（绿色）和特征（橙色）：

  • 如果标签和特征彼此错位，则图形将单独显示：



模型标记

如果使用定义的一个或多个模型来处理图像，则可适合模型的特征将包含在模型图形中，并且特征值一起显示在框的下方：



通过将鼠标悬停在单个字符或模型字符串上方，可以获得跟所找到的单个字符和整个模型有关的更多信息：

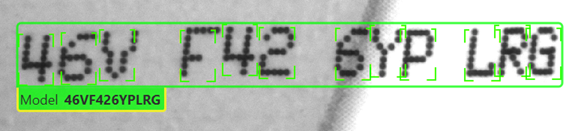

使用含已定义模型的工具处理标注图像时，该工具会在找到的特征和拟合模型的顶部显示标注模型，并带有黄色边框以指示匹配正确：

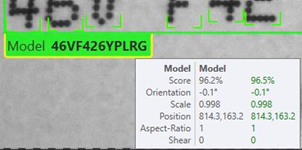

和以前一样，您可以将鼠标悬停在单个字符和模型上，以查看有关已标注和已找到字符的信息：

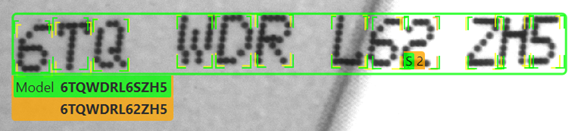

如果找到的特征与图像中的标注特征不对应，则会显示找到的字符串和标记的字符串以及不匹配的特征：



与之前一样，找到的未标注或误标注的特征以橙色显示。

注意:

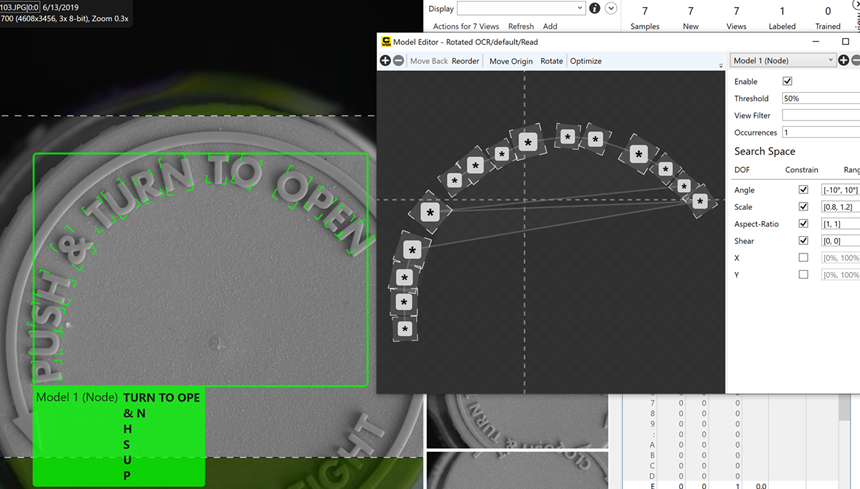

尽管节点模型能够提取弯曲的字符串，但在曲率非常高的情况下，或者如果字符旋转离开水平方向，则可能难以对字符进行排序。此时，您可能会遇到这种情况：所有字符都被找到，但返回的字符串不正确。例如，考虑以下情况：

要更正此问题，需要修改模型的方向，以使其重新定向字符串的顺序。

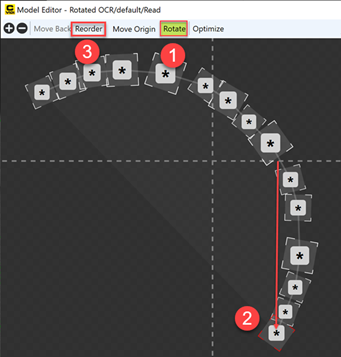

在模型编辑器中，执行以下操作：

  1. 按下旋转按钮。
  2. 移动模型，使第一个字符在靠近模型左上角开始。
  3. 按下重新排序按钮。这将以更好的顺序放置节点，并且返回的字符串应该更准确。



与模型匹配的特征的标记

蓝色读取工具通过以下方法显示字符及其匹配项：



标注字符（不匹配任何模型）

这是工具指示尚未与任何模型匹配的标注字符的方式。标注字符以绿色显示。



标注字符（与模型匹配）

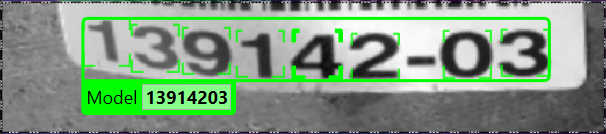

这是工具指示带有标注和匹配字符的已匹配模型的方式。将在字符周围绘制绿色边界框，左下侧的附加标记显示模型名称和匹配的字符串。

  • 可以通过单击附加的标记并编辑匹配字符串来选择匹配项。所输入的字符串将根据预期模型的字符安排和字符串长度进行验证。
  • 此外，还有一个与附加标记关联的上下文菜单，允许您删除匹配或编辑模型。

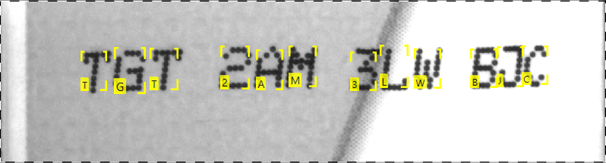

已找到的字符（有未标注视图中的模型匹配）

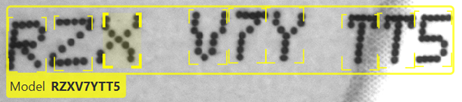

这是工具指示未标注视图上的特征实例和与模型的匹配的方式。在这种情况下，与附加标记相关联的上下文菜单还包括接受匹配的选项。



已找到的字符（在标注视图上匹配）

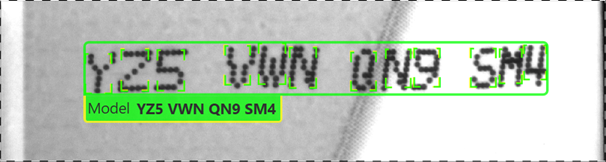

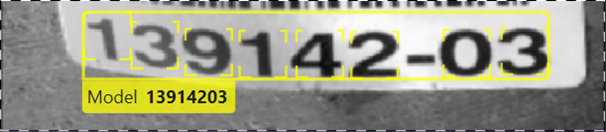

这是工具指示分组在一起的标注和已找到的特征/匹配的方式。选中匹配时，模型下方将显示黄色标记。



已找到的字符（在标注视图上匹配，但有不匹配）

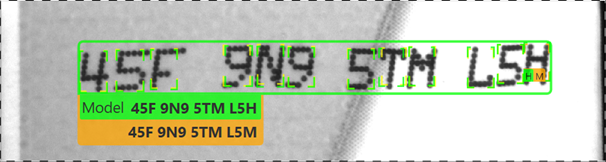

这是工具指示已标注和已找到匹配但包含不匹配的特征的方式。在这种情况下，找到的与标注字符不匹配的字符将以橙色显示。同样，不包含任何标注字符的已找到字符也将以橙色显示。



重叠复选框

当您按 Alt + 左/右箭头键或启用重叠复选框上每个复选框（标签和标记）时，标签和标记的重叠图形将会前后或并排显示。
