Blue 위치 도구 - 라벨 및 마킹 범례

아래에서는 feature 라벨 그래픽의 개요와 Blue 위치 도구에서 이용하는 라벨 및 마킹의 상태를 살펴봅니다.

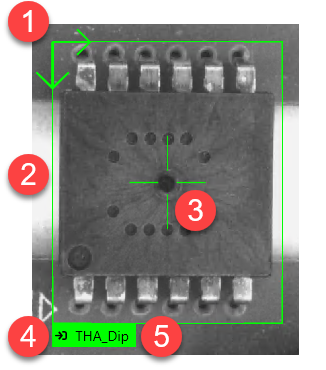

Note: 라벨 그래픽은 표시를 위한 것이며, 네트워크 모델의 트레이닝에는 영향이 없습니다. 이 그림은 사각형 feature 그래픽을 보여줍니다. 원형 feature 그래픽을 이용할 수도 있습니다. 이는 '도구 > 디스플레이' 메뉴에서 원하는 feature 그래픽 구조를 선택함으로써 변경할 수 있습니다. 자세한 내용은 Blue 위치 도구 – feature 라벨 그래픽(원형 또는 사각형) 항목을 참조하십시오.
그래픽	Description
1	Feature 그래픽의 방향을 나타냅니다. Feature 그래픽의 방향을 변경하려면, 방향 체크박스가 활성화되어야 합니다. 디스플레이가 원형 feature 그래픽으로 전환되면, 방향은 원형 그래픽의 중앙에 표시됩니다.
2	Feature의 경계
3	Feature의 중심.
4	색상과 함께 feature 그래픽의 상태를 나타냅니다.
5	Feature 그래픽의 이름(140자).

	모델에 있지 않은 feature	모델에 있는 feature	모델에 있는 것으로 가정되는 feature
라벨
Marking(마킹)
일치하지 않는 마킹

	둘 다 모델에 있지 않음	둘 다 모델에 있음	라벨만 모델에 있음	마킹만 모델에 있음	마킹만 모델에 있는 것으로 가정됨	라벨은 모델에 있고 마킹은 모델에 있는 것으로 가정됨
마킹을 덮는 라벨
일치하지 않는 마킹의 라벨

	선택되지 않음	선택됨	모델 내	모델 내에 있는 것으로 가정됨
라벨 feature 그래픽
마킹 feature 그래픽
일치하지 않는 마킹 feature 그래픽

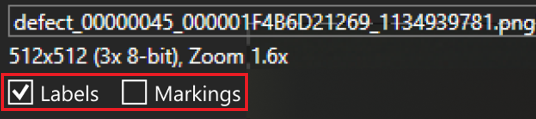

오버레이 체크박스

Alt + 좌/우 방향키를 누르거나 이미지 파일 정보에서 체크박스를 활성화할 때마다, 라벨 및 마킹의 오버레이 그래픽과 함께 위 두 표는 앞뒤로 혹은 나란히 표시됩니다.
