关注区域 (ROI)

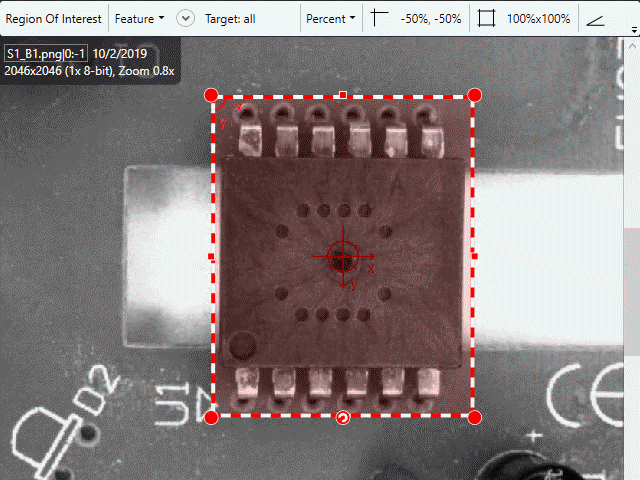

添加 Cognex VisionPro Deep Learning 工具后，需要调整关注区域 (ROI) 来定义工具要在其中进行操作的视图。您可以使用图像中的图形手柄调整 ROI 的大小和位置。这样就可以重新调整 ROI 的大小，并在图像中将其移动。

添加第一个工具时，图像顶部将显示默认的“关注区域”工具栏（您可以可以从右键菜单选择编辑 ROI 来将其打开）。

注意:如果链接了工具，则前面的工具将确定可用的 ROI 工具栏选项。有关更多信息，请参考定义下游工具的 ROI主题。

专家模式版本：

设置	说明
百分比/像素	指定 ROI 将按图像的宽度和高度构建还是按像素尺寸构建。注意:如果前面的工具是蓝色定位工具，则百分比将以定义视图的特征或节点模型的宽度和高度为基础。
偏移	指定 ROI 左上角相对于原点的偏移量。该设置是百分比或像素，具体取决于百分比/像素设置。
ROI 大小	指定以百分比或像素为单位 ROI 的大小，具体取决于百分比/像素设置。
角度	指定 ROI 基于原点的角度方向。
网格	指定将根据网格设置将图像分隔为较小的视图。这有利于处理可能包含大量特征和/或区域的巨大图像，并且将图像分成多个较小的视图能让可视化和标注更容易。允许 Deep Learning 应用程序对图像进行划分（而不是在另一个照片编辑程序中更改图像）还可以防止引入人为伪像，因为在 Deep Learning 中图像只是继续存在。此外，在运行期间处理图像时，可以将网格设置重置为默认值 (1 x 1)，并立即处理整个图像。例如，如果您有一个大图像，其中包含蓝色定位工具要标注和识别的 10,000 个小项目。通过将图像划分为 10 x 10 网格，只需要为每个图像识别和标注 100 个特征，而在一个图像中则为 10,000 个。注意:此选项仅适用于专家模式。
外部	指定将由外部源定向 ROI，例如来自 VisionPro CogPMAlignTool 的姿势。注意:此选项仅适用于专家模式。
