蓝色定位工具 – 标签和标记图例

本主题概述了特征标签图形，以及蓝色定位工具使用的标签和标记的状态。

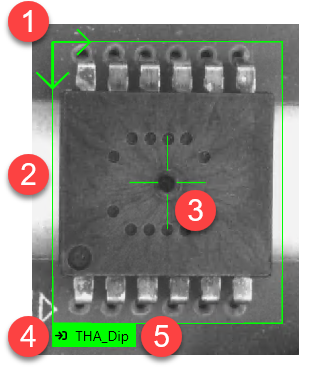

注意: 标签图形仅用于说明目的，不会影响网络模型的训练。 此图显示了矩形特征图形。也可以使用圆形特征图形。可以从“工具”>“显示”菜单中选择所需的特征图形几何形状对此进行更改。有关更多信息，请参阅蓝色定位工具 – 特征标签图形为圆形或矩形主题。
图形	说明
1	指示特征图形的方向。必须启用“定向”复选框才能更改特征图形的方向。 将显示切换到圆形特征图形时，方向将显示在圆形图形的中间。
2	特征的界限。
3	特征的中心。
4	与颜色一起，表示特征图形的状态。
5	包含 140 个字符的特征图形名称。

	特征不在模型中	特征在模型中	假设特征在模型中
标签
标记
标记不匹配

	在模型中都没有	两者都在一个模型中	只有标签在模型中	只有标记在模型中	仅假设标记在模型中	标签位于模型中，并且假设标记在模型中
覆盖标记的标签
带有不匹配标记的标签

	非选中	已选	在模型中	假设在模型中
标签特征图形
标记特征图形
标记特征图形不匹配

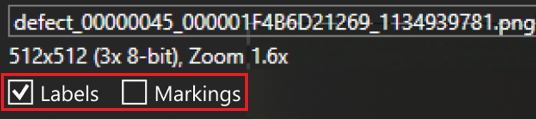

重叠复选框

当您按 Alt + 左/右箭头键或启用图像文件信息上的每个复选框（标签和标记）时，标签和标记的重叠图形将会前后或并排显示。
