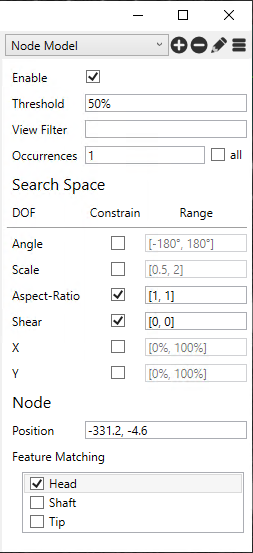

节点模型编辑器参数

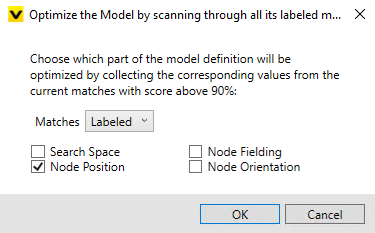

“优化”选项使用工具上次运行的结果（标记），并根据标记优化模型中节点的几何形状和位置（您可以选择与复选框一起使用的节点）。

通常，在创建节点模型时，可以指定从一个图像中找到的节点的几何形状。通过“优化”选项可根据多个图像调整节点位置。

指定模型是否应处于活动状态。

指定确定为模型匹配的最低分数。

指定筛选工具以确定将应用模型的视图。使用时，将为满足筛选条件的视图选择性地启用模型。

指定应该检测到多少个模型实例。启用“全部”复选框，工具将检测所有模型实例。

启用“约束”复选框后，将限制模型与为自由度 (DOF) 参数指定的范围的匹配。如果禁用，则无论为 DOF 参数指定的范围如何，模型都将匹配，并且范围值将变灰，从而指示其未激活。

指定模型可能展示的可能方向。

指定要视为匹配所允许的整体模型大小和节点间间距偏差的偏差量。例如，[0.8,1.2] 的值将指定模型的总体大小必须在标称大小的 80% 和 120% 之间，并且模型中任何两个节点之间的间距也必须在标称间距的 80% 和 120% 之间。

指定要视为匹配所允许的整体模型宽高比以及节点间宽高比的偏差量。

指定要视为匹配所允许的模型剪切映射以及节点间剪切的偏差量。

X 和 Y 参数指定视图中的搜索区域，以百分比表示。例如，要仅搜索视图的左上象限，您应将 X 和 Y 都指定为 [0%, 50%]。使用这些设置，将仅返回所有节点位于指定区域内的模型匹配。

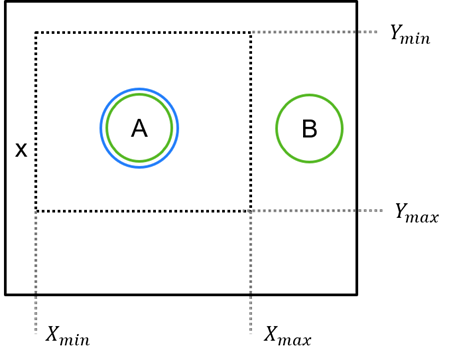

在下面所示的示例中，A 匹配，但 B 在 X 和 Y 范围之外，因此无法形成 A-B 模型。

指定选中节点的预期像素位置。
