EI-200 Layout

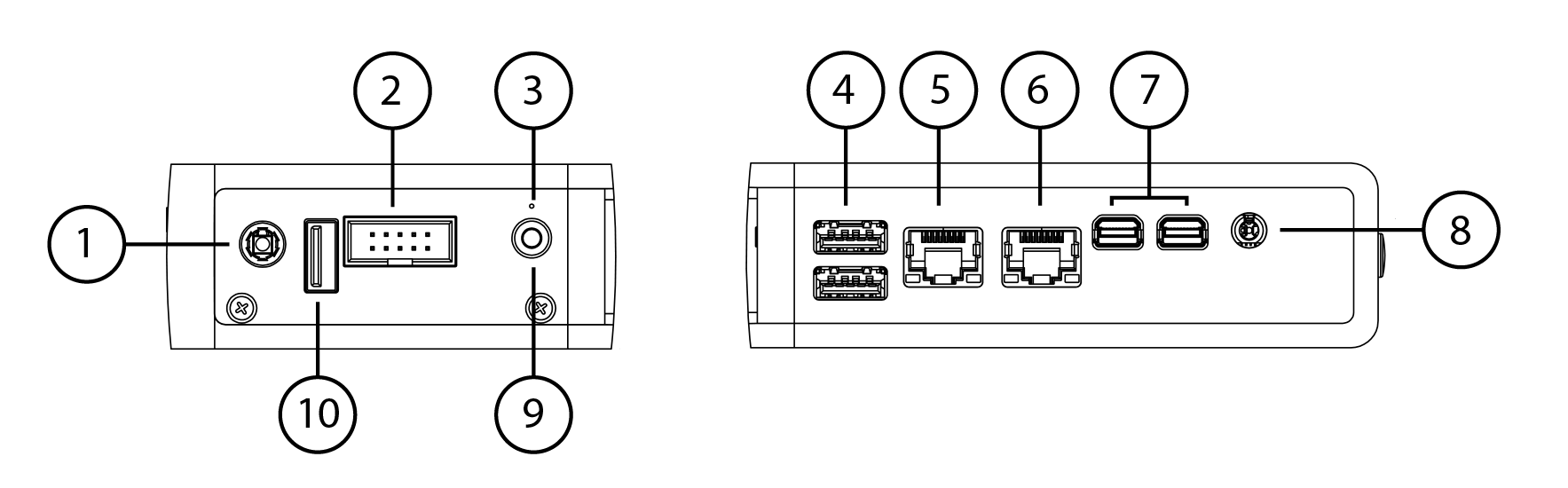

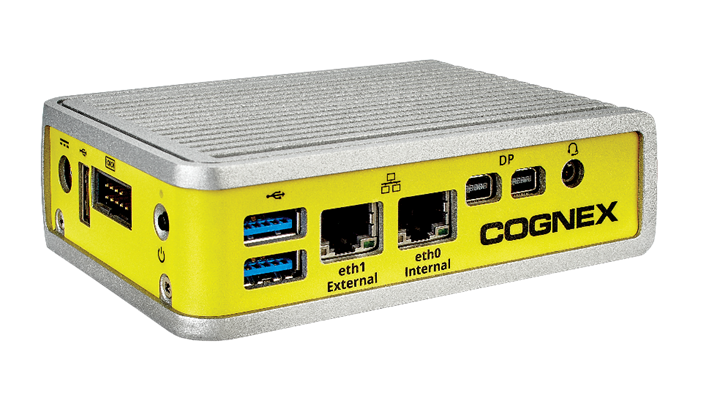

EI-200 device. The layout of EI 200.

Connector/Button Function
1 Power Connector (12V DC input jack)
2 COM Port (RS-232)
3 LED for Power
4 USB 3.0 Ports
5 External Port to Network (DHCP)
6 Internal Port to Devices (192.168.1.100)
7 MiniDisplay Ports
8 Audio Jack (Line out; Mic in)
9 Power Button
10 USB 2.0 Port
